Aperçu
IES7521-16PGE4TF-AC, Couche 3 gérée Commutateur PoE+ industriel Gigabit 16 ports,avec liaison montante SFP+ de 4 à 10 Go,16 ports PoE+, budget d'alimentation de 300 W
- Port physiquePorts Fast Ethernet RJ45 16-10/100/1000BASE-TX avec PoE+Emplacement mini-GBIC/SFP+ 4-1G/2,5G/10GBASE-XInterface de console 1-RJ45 pour la gestion et la configuration des commutateurs1-Bouton de réinitialisation pour les paramètres d'usine du système et le redémarrageInterface 1-USB pour la configuration du commutateurAlimentation via EthernetConforme à la norme IEEE 802.3at Power over Ethernet Plus, PSE d'extrémitéRétrocompatible avec IEEE 802.3af Power over EthernetJusqu'à 8 ports d'appareils IEEE 802.3af/802.3at alimentésPrend en charge la puissance PoE jusqu'à 30 watts pour chaque port PoEDétection automatique des appareils alimentés (PD)Alimentation à distance jusqu'à 100 mètresLa protection des circuits empêche les interférences d'alimentation entre les portsAlimentation à distance jusqu'à 100 m en mode standardGestion PoEContrôle total du budget énergétique PoEActiver/désactiver la fonction PoE par portPriorité d'alimentation du port PoELimitation de puissance par port PoEDémarrage et arrêt PoE programmésDétection de classification PDFonctionnalités PoE intelligentesVérification PD en vieCalendrier PoEExtension PoECommutationBande passante du fond de panier 256 Gbps, taux de transfert de paquets 84 Mpps, adresse MAC 16kNégociation automatique 10/100/1 000 Mbps (semi/full duplex) basée sur le matériel et MDI/MDI-X automatiqueMode Store-and-Forward avec filtrage et taux de transfert à vitesse filaireContrôle de flux IEEE 802.3x pour un fonctionnement full duplex et contre-pression pour un fonctionnement semi-duplex
- MatérielCas industriel et installationBoîtier en aluminium haute résistanceConception de montage en rack100 ~ 260 V CC, alimentation redondante avec protection contre l'inversion de polaritéPrend en charge la protection ESD Ethernet 8 KV CCTempérature de fonctionnement de -40 à 85 degrés CIndicateurs LED pour l'alimentation, le fonctionnement PoE et LINK/ACTCEI61000-4-3 (RS) : 10 V/m (80 ~ 1 000 MHz)FCC Partie 15/CISPR22 (EN55022) : Classe BIEC61000-6-2 : norme industrielle communeIEC61000-4-9 (champ magnétique pulsé) : 1000A/mIEC61000-4-10 (oscillation amortie) : 30 A/m, 1 MHzIEC61000-4-12/18 (onde de choc) : CM 2,5 kV, DM 1 kVIEC61000-4-4 (EFT) : câble d'alimentation : ± 4 kV, câble de données : ± 2 kVIEC61000-4-16 (transmission en mode commun) : 30 V, 300 V, 1 sIEC61000-4-2 (ESD) : décharge de contact ± 8 kV, décharge dans l'air ± 15 kVIEC61000-4-6 (transmission radiofréquence) : 10 V (150 kHz ~ 80 MHz)IEC61000-4-8 (champ magnétique à fréquence industrielle) : 100A/m, 1000A/m, 1s-3sIEC61000-4-5 (Surtension) Câble d'alimentation : CM±4kV/DM±2kV, Câble de données : ±4kVPropriétés mécaniquesIEC60068-2-6 : Anti-vibrationsIEC60068-2-32 : Chute libreIEC60068-2-27 : AntichocSécuritéPrise en charge IEEE 802.1xPrise en charge de la comptabilité RADIUSPrise en charge des listes de contrôle d'accès (ACL)Prise en charge de la sécurité MACPrise en charge IP Source Guard empêche les attaques d'usurpation d'adresse IPPrise en charge de la prévention des attaques DoSPrise en charge de l'authentification AAA
- Fonctionnalités de couche 2Prise en charge du VLAN IEEE 802.1QPrise en charge du VLAN MACPrise en charge du VLAN de surveillancePrise en charge du VLAN vocalPrise en charge du VLAN QinQPrend en charge le protocole Spanning TreePrend en charge l'agrégation de liens (LACP)Prend en charge le miroir de portPrend en charge le filtrage multidiffusion (IGMP)Prend en charge DHCPPrend en charge l'ERPSPrend en charge RMONPrend en charge la surveillance MLDPrend en charge MVRPrend en charge l'UDLDPrend en charge la qualité de service (Qos)Prend en charge le routage statiquePrend en charge la désactivation des erreurs de portPrend en charge la limite de débitPrend en charge le contrôle des tempêtesPrend en charge PoE géréFonctionnalités de couche 3Prise en charge du routage statiquePrise en charge du déchirementPrise en charge OSPFPrise en charge du VRRPGestionGestion double pile IPv4 et IPv6Gestion des commutateurs WebInterface de ligne de commande console/TelnetGestion des commutateurs SNMP v1 et v2cAccès sécurisé SSHv2, TLSv1.2 et SNMP v3Téléchargement/téléchargement du micrologiciel via HTTP/TFTPTéléchargement/téléchargement de configuration via l'interface WebBouton de réinitialisation matérielle pour redémarrer le système ou réinitialiser les paramètres d'usine par défautProtocole de temps réseau SNTPDiagnostic réseauProtocole LLDP (Link Layer Discovery Protocol) et LLDP-MED
Caractéristiques
Routage de couche 3
Ce commutateur PoE industriel à 16 ports prend en charge les protocoles de routage avancés de couche 3, notamment le routage statique, OSPF et RIP, permettant une communication inter-VLAN efficace. Cela permet un flux de données transparent entre différents segments de réseau, ce qui le rend idéal pour les réseaux industriels à grande échelle dotés d'architectures complexes. Les capacités de couche 3 réduisent la charge sur les routeurs principaux, améliorant ainsi les performances globales du réseau et l'évolutivité dans des environnements exigeants comme les usines ou les centres de transport.

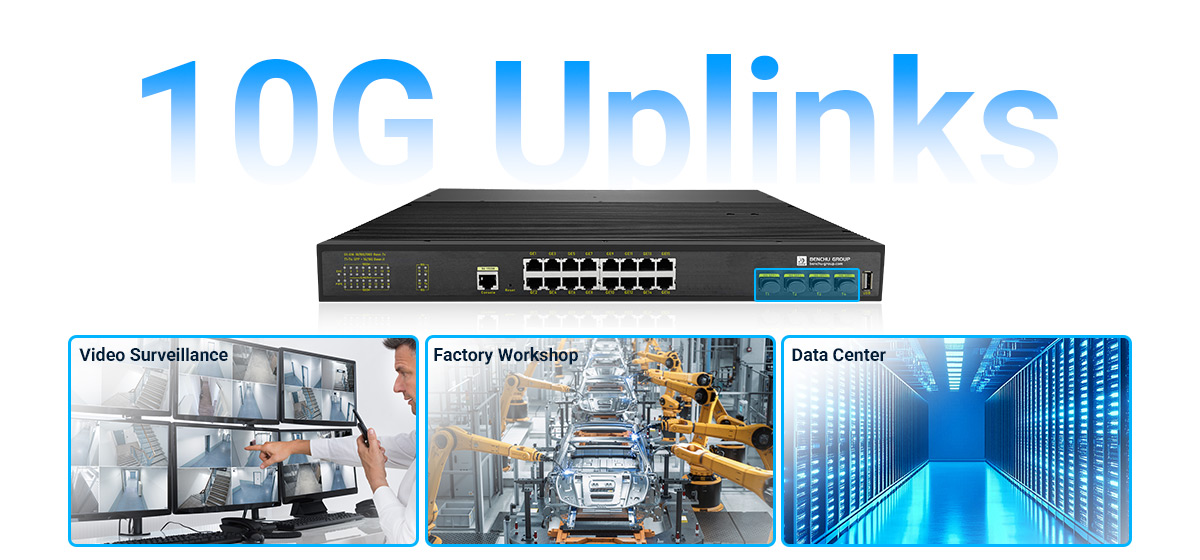

Liaisons montantes SFP+ 10G haut débit
Équipé de 4 ports de liaison montante SFP+ 10G, l'IES7521-16PGE4TF-AC offre une transmission de données ultra-rapide pour la connexion aux réseaux centraux, aux serveurs ou aux centres de données. Ces liaisons montantes garantissent une connectivité à large bande passante, prenant en charge des applications de données en temps réel telles que la vidéosurveillance HD et les systèmes IoT industriels. La flexibilité des connexions fibre optique permet également une communication longue distance, rendant le commutateur adaptable à divers scénarios de déploiement.
Gestion PoE avancée
L'IES7521-16PGE4TF-AC est conforme aux normes IEEE 802.3af/at, fournissant jusqu'à 30 W par port PoE et doté d'un système intelligent d'allocation de puissance. Les administrateurs peuvent surveiller la consommation d'énergie, planifier la livraison et hiérarchiser les appareils critiques. Cela garantit un fonctionnement stable et efficace des appareils connectés tels que les caméras PTZ, les points d'accès sans fil et les capteurs industriels, réduisant ainsi le gaspillage d'énergie et améliorant la fiabilité.

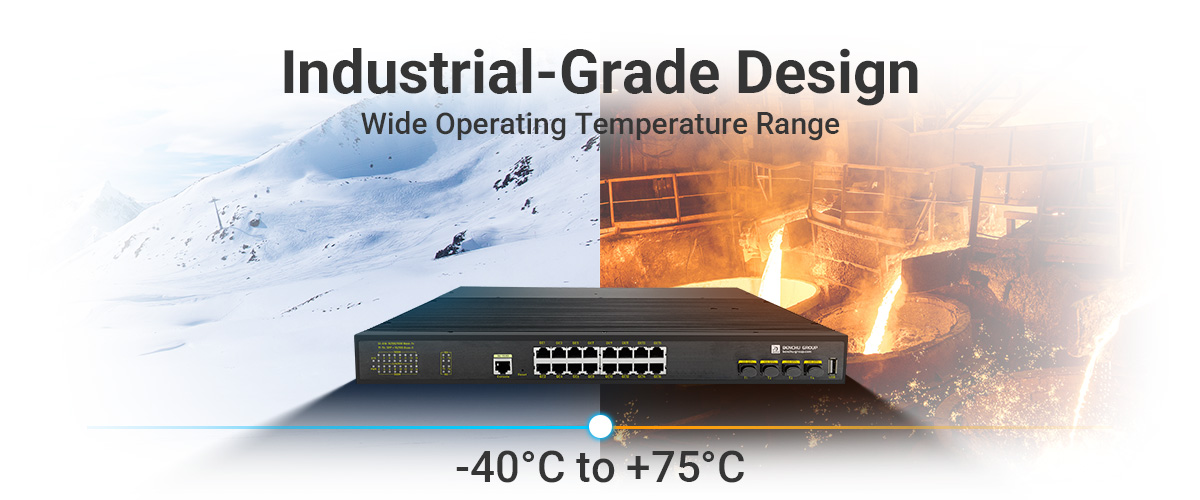

Conception de qualité industrielle
Conçu pour les environnements difficiles, l'IES7521-16PGE4TF-AC présente une large plage de températures de fonctionnement (-40°C à +75°C), un boîtier métallique robuste et une protection contre les vibrations et les interférences électromagnétiques. Ces attributs garantissent une durabilité et des performances constantes dans des conditions extrêmes, ce qui le rend adapté à une utilisation dans les usines de fabrication, les déploiements extérieurs et les sites industriels lourds.
Sécurité réseau améliorée
Ce commutateur PoE industriel à 16 ports intègre des fonctionnalités de sécurité avancées telles que des listes de contrôle d'accès (ACL), l'authentification 802.1X et des interfaces de gestion cryptées. Ces protections protègent le réseau contre les accès non autorisés, les violations de données et les cybermenaces. De telles mesures de sécurité robustes sont essentielles dans les applications industrielles où les données sensibles et l'intégrité du système sont menacées.

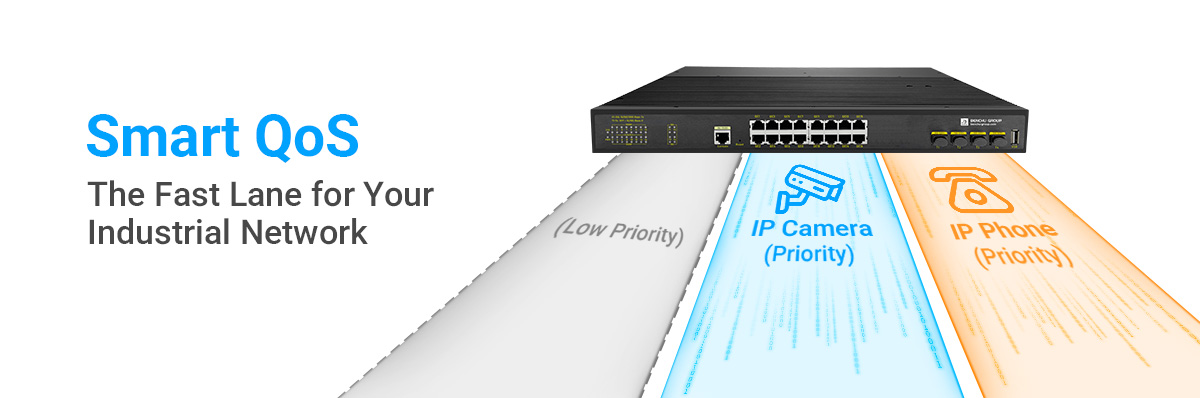

QoS et priorisation du trafic
Grâce à ses capacités de qualité de service (QoS), le commutateur PoE industriel donne la priorité aux flux de données critiques pour les applications sensibles à la latence telles que la VoIP, la vidéosurveillance ou les systèmes de contrôle en temps réel. Le trafic peut être géré en fonction d'un type d'IP, de VLAN ou d'application, garantissant ainsi des performances ininterrompues pour les opérations essentielles dans les réseaux industriels où les temps d'arrêt peuvent être coûteux.
Gestion de réseau centralisée
Ce commutateur PoE industriel à 16 ports offre des options de gestion flexibles, notamment une interface graphique Web, une CLI et un SNMP. Les outils de surveillance avancés permettent le suivi de l'état en temps réel, la détection des pannes et l'analyse des performances. Ces fonctionnalités simplifient la gestion des réseaux à grande échelle, permettant aux administrateurs d'optimiser les configurations et de garantir un fonctionnement fiable dans des environnements industriels complexes.
Solutions de connectivité
Couche 3 Géré Switch industriel Gigabit PoE 16 ports avec solution de connexion de liaison montante SFP+ 4-10G
Couche 3 Géré Solution industrielle de connexion de réseau d'anneau de commutateur de Gigabit PoE de 16 ports
Spécification
Spécifications techniques :
IE7521-16PGE4TF-ACPorts cuivre RJ45 10M/100M/1G :
16Ports 1G/2,5G/10G SFP+ (fibre) :
4Ports PoE/PoE+ :
16Port de console (pour la configuration) :
Yesport USB :
Yes (for firmware and config upload/ download)Alimentation via Ethernet :
*Norme PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetType d'alimentation PoE :
End-span: 1/2 (+), 3/6 (-)Puissance de sortie PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)Spécification de performance :
*Mémoire tampon de paquets :
12 MbModes de transfert :
Store-and-forwardBande passante :
1G+10GTaux de transfert de paquets :
85.34MppsTaille de la base de données d'adresses MAC :
16KPrise en charge des trames géantes :
12KServices L2 - VLAN :
*Marquage VLAN IEEE 802.1Q :
YesMarquage QinQ VLAN :
YesVLAN basés sur IP :
YesVLAN basés sur MAC :
YesVLAN basé sur un protocole :
YesVLAN voix :
YesMappage VLAN :
YesServices L2 - Disponibilité :
*Contrôle des tempêtes :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad - LAG (LACP) :
YesIEEE 802.3x :
YesAnneau (ERPS, conforme à G.8032) :
Yes, Recovery time < 50msProtocole Spanning Tree IEEE 802.1D :
YesProtocole IEEE 802.1w Rapid Spanning Tree :
YesProtocole Spanning Tree multiple IEEE 802.1s :
YesRelais DHCP de couche 2 :
YesServices L2 - Filtrage multidiffusion :
YesSurveillance IGMP (v1, v2 et v3) :
YesPrise en charge de la surveillance MLD (v1 et v2) :
YesInterrogateur de surveillance IGMP (v2) :
YesInterrogateur de surveillance MLD (v1) :
YesEnregistrement VLAN multidiffusion (MVR) :
YesServices L3 - DHCP :
*Client DHCP :
YesSurveillance DHCP :
YesServeur DHCP :
YesServices L3 - Routage :
*Routage statique IPv4 :
100Routage statique IPv6 :
100Routage VLAN :
YesRIP V1/V2 :
YesOSPFV2 :
YesNombre d'interfaces IP VLAN :
YesRoutage des politiques :
YesVRRP :
YesAgrégation de liens :
*Décalage manuel :
Yes# de GAL / # de membres dans chaque GAL :
8 LAGs with max 8 members in each LAGServices de surveillance et de découverte du réseau :
*802.1ab LLDP :
YesSNMP :
v1, v2c, v3Groupe RMON 1,2,3,9 :
YesSécurité Internet :
YesIEEE 802.1x :
YesComptabilité RAYON :
YesListes de contrôle d'accès (ACL) :
YesACL basées sur IP (IPv4 et IPv6) :
L2 / L3 / L4ACL basées sur MAC :
YesACL basées sur TCP/UDP :
YesContrôler MAC # entrées statiques :
48Sécurité basée sur les ports par adresses MAC verrouillées :
YesInspection ARP dynamique :
YesProtection contre les DoS :
YesPrévention des attaques DoS :
YesProtection contre les tempêtes de réseau, DoS :
YesQualité de service (QoS) :
*Limitation de débit basée sur le port :
Yes ingress and egressQoS basée sur le port :
YesPrise en charge des champs IPv6 :
YesQoS DiffServ :
Yes ingressCOS IEEE 802.1p :
YesDestination MAC et IP :
YesDSCP IPv4 et v6 :
YesBasé sur TCP/UDP :
YesRound Robin pondéré (WRR) :
YesTechnologie de file d'attente prioritaire stricte :
YesProtocoles réseau IEEE :
*Protocoles :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXProtocoles 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TGestion, surveillance et dépannage :
*Gestion des mots de passe :
YesContrôle d'accès via RADIUS et TACACS+ :
YesGestion IPv6 :
YesSNMPv1/v2c/v3 :
YesMise en miroir des ports :
Yes ingress and egressMise en miroir de ports plusieurs vers un :
20Utilitaire de test de câble :
YesAccès Web TLS/HTTPS (version) :
Yes (v1.2)Transferts de fichiers (uploads, téléchargements) :
TFTP / HTTPTéléchargement/téléchargement HTTP (micrologiciel) :
YesJournal Sys (RFC 3164) :
YesLED :
YesPar port :
Speed, Link, Activity; PoE in different modePar appareil :
PowerSpécifications physiques :
*Dimensions (Largeur * Profondeur * Hauteur) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Poids :
5.2 kg (11.46 lb)Exigences d'alimentation :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionConsommation d'énergie :
300Wmaximum d'énergie :
24WConsommation d'énergie au repos :
18WEthernet économe en énergie (EEE) :
Yes (deactivated by default)Ventilateur :
FanlessSpécifications environnementales :
*Température de fonctionnement :
-30° to 75°C (-22° to 167°F)humidité d'exploitation :
95% maximum relative humidity (RH), non-condensingAltitude de fonctionnement :
10,000 ft (3,000 m) maximumTempérature de stockage :
-40° to 85°C (-40° to 185°F)Humidité de stockage (relative) :
95% maximum relative humidity, non-condensingAltitude de stockage :
10,000 ft (3,000 m) maximumNorme exécutive et protection :
*Protection contre la foudre :
*CEI61000-4-3 (RS) :
10V/m (80~1000MHz)FCC Partie 15/CISPR22 (EN55022) :
Class BCEI 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (champ magnétique pulsé) :
1000A/mIEC61000-4-10 (oscillation amortie) :
30A/m, 1MHzIEC61000-4-12/18 (onde de choc) :
CM 2.5kV, DM 1kVCEI61000-4-4 (EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (transmission en mode commun) :
30V, 300V, 1sCEI61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (transmission radiofréquence) :
10V(150kHz~80MHz)CEI61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (surtension) : câble d'alimentation :
CM±4kV/ DM±2kV, Data cable: ±4kVPropriétés mécaniques :
*CEI60068-2-6 :
Anti VibrationCEI60068-2-32 :
Free FallCEI60068-2-27 :
Anti ShockÉmissions électromagnétiques et immunité :
*Certifications :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Sécurité :
*Certifications de sécurité :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Garantie et assistance :
*Garantie limitée sur le matériel :
Limited Lifetime*Assistance technique par téléphone et e-mail* :
Limited Lifetime*Assistance technique par chat en ligne 24h/24 et 7j/7 :
Limited Lifetime*Contenu du colis :
*Tous les modèles :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideType d'entreprise :
IndustrialPlus de filtres :
L3 Managed
Questions et réponses
1. Quels sont les avantages de la fonctionnalité PoE+ pour mon installation ?
Le commutateur fournit 16 ports PoE+ qui fournissent l'alimentation et les données via un seul câble Ethernet, simplifiant ainsi l'installation de périphériques tels que des caméras IP, des points d'accès sans fil et des téléphones VoIP, tout en réduisant le besoin d'alimentations séparées.
2. Quels sont les avantages des liaisons montantes 10G SFP+ ?
Les 4 ports de liaison montante SFP+ 10G assurent une transmission de données ultra-rapide, réduisant la latence et augmentant la bande passante, idéal pour la connexion aux réseaux centraux ou aux serveurs haute capacité dans des environnements gourmands en données comme la surveillance et l'automatisation industrielle.
3. Ce 16 ports peut-il commutateur PoE industriel gérer des environnements industriels ?
Oui, l'IES7521-16PGE4TF-AC est conçu avec une construction robuste pour résister à des conditions difficiles, notamment des températures extrêmes, de la poussière et des vibrations, ce qui le rend adapté à l'automatisation industrielle, aux infrastructures de villes intelligentes et aux installations extérieures.
4. Comment ce switch PoE industriel à 16 ports optimise-t-il les performances du réseau ?
Avec des fonctionnalités de couche 2 telles que VLAN, QoS et IGMP snooping, ce commutateur gère efficacement le trafic réseau, priorise les données critiques et améliore la sécurité, garantissant des performances stables et optimisées pour les applications gourmandes en bande passante.
5. Quelle est la consommation électrique des appareils PoE+ ?
Ce commutateur dispose d'une réserve d'énergie de 300 W, ce qui lui permet d'alimenter jusqu'à 16 appareils PoE+ simultanément, tels que des caméras IP et des points d'accès sans fil, sans avoir besoin de sources d'alimentation supplémentaires, réduisant ainsi la complexité de l'infrastructure.
