Aperçu
IES7521-16PGE4GC-AC, couche 2+ Géré 16 ports Interrupteur POE industriel,avec 4 Gigabit RJ45 / SFP combo ascendante,16 PORES + PORTS @ Budget de puissance de 300W, support de rack
Caractéristiques
Récupération rapide de basculement
Cette prise en charge POE POE à 16 ports PORT PORT ERPS garantit que les temps d'arrêt du réseau minimal avec des temps de récupération de basculement aussi rapidement que 50 ms. En cas de défaillance d'un lien, la topologie de la bague relâche rapidement le trafic, en maintenant une communication ininterrompue. Cette fonctionnalité est essentielle pour les réseaux industriels, garantissant une grande disponibilité pour des applications critiques telles que les systèmes de surveillance, d'automatisation et de contrôle. Les ERPS prennent en charge les réseaux de ring à grande échelle et sont compatibles avec les normes Ethernet, permettant une intégration transparente avec d'autres appareils. Cette évolutivité garantit une expansion du réseau à l'épreuve des futurs.
Poe Power Pobringing
Avec PoE Power Management, l'IES7521-16PGE4GC-AC permet aux administrateurs de planifier la livraison de puissance à des ports spécifiques. Cette caractéristique améliore l'efficacité énergétique en alimentant les appareils pendant les heures non opérationnelles. Pour les configurations industrielles, il permet de contrôler les appareils connectés comme les capteurs et les caméras, prolongeant leur durée de vie et réduisant la consommation d'énergie sans compromettre les fonctionnalités.
Agrégation de liens
L'agrégation de liens combine plusieurs connexions physiques en un seul lien logique, augmentant la bande passante et offrant une redondance en cas de défaillance de liaison. Cette fonction améliore la fiabilité et l'évolutivité du réseau, garantissant un fonctionnement stable pour les systèmes industriels qui nécessitent une communication à grande vitesse entre les appareils et les connexions de liaison montante.
Interface de gestion centralisée
Le commutateur propose une interface de gestion conviviale accessible via l'interface graphique Web, la CLI ou le SNMP. Les administrateurs peuvent surveiller les performances du réseau, configurer les paramètres et dépanner les problèmes à distance. Cette gestion centralisée simplifie l'administration du réseau dans des environnements industriels où l'efficacité et la disponibilité sont essentielles pour les opérations.

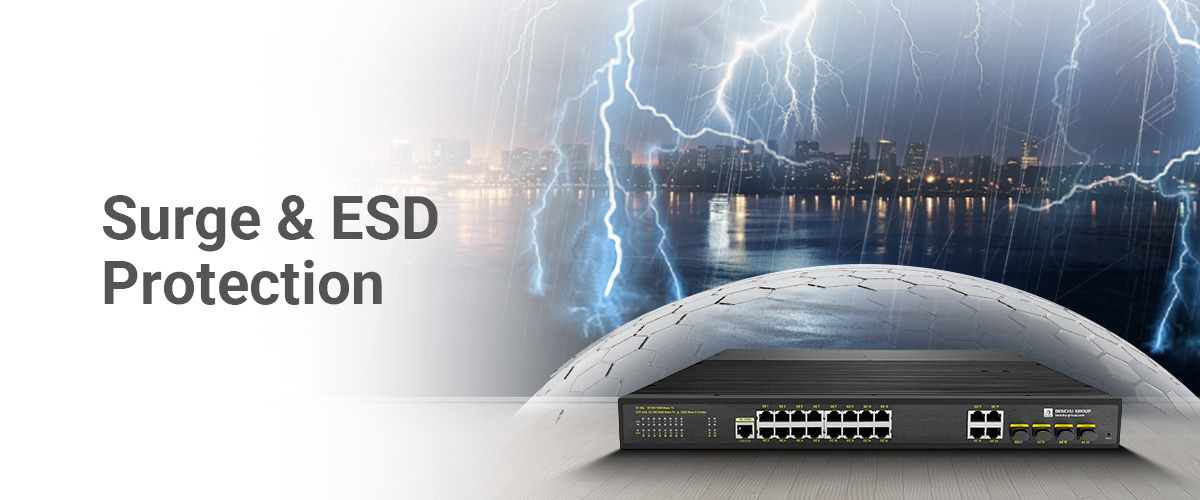

Protection des surtensions et ESD
Ce commutateur POE industriel à 16 ports comprend une protection avancée contre les surtensions électriques et la décharge électrostatique (ESD). Cela garantit à la fois l'interrupteur et les appareils connectés des anomalies d'alimentation, réduisant le risque de défaillance matérielle. Il est particulièrement bénéfique dans les installations extérieures ou industrielles sujets aux fluctuations de puissance ou aux coups de foudre.

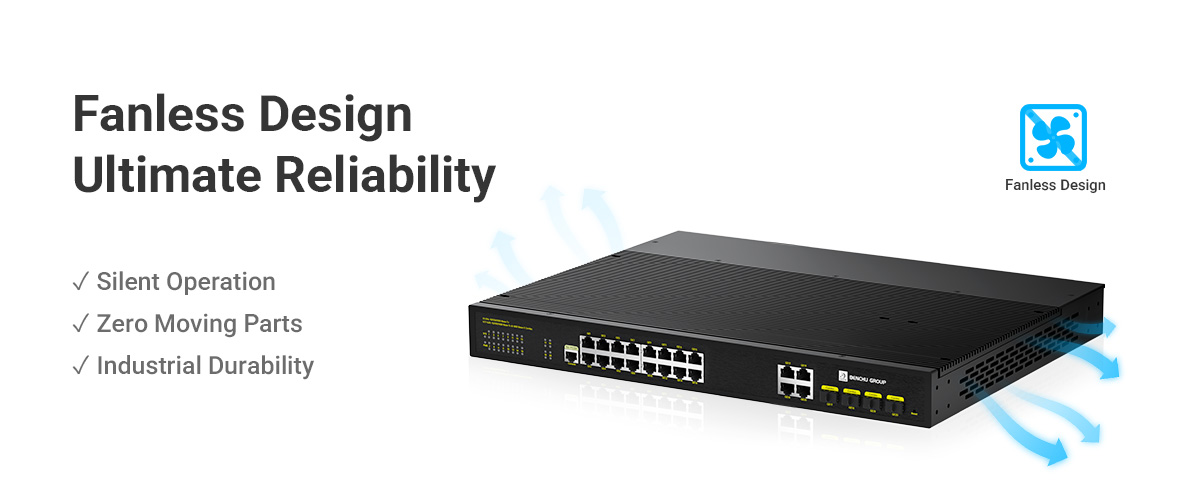

Conception sans ventilateur avec dissipation de chaleur
La conception sans ventilateur garantit un fonctionnement silencieux et réduit les besoins de maintenance, car il n'y a pas de pièces mobiles à échouer. Sa technologie de dissipation de chaleur avancée lui permet de fonctionner efficacement dans des environnements à haute température, ce qui le rend fiable pour les applications industrielles où une disponibilité cohérente est essentielle.
Conformité industrielle EMC
Conforme aux normes strictes de compatibilité électromagnétique (EMC), ce commutateur POE industriel à 16 ports fonctionne de manière fiable dans des environnements avec un bruit électrique lourd, tels que les usines ou les centres de transport. La conformité EMC garantit une communication ininterrompue entre les appareils, même dans des zones avec des machines puissantes ou des alimentations fluctuantes.
Solutions de connectivité
Couche 2 Géré 16 PORT INDUSTRIAL POE Switch Solution de connectivité de liaison montante SFP Gigabit SFP
Couche 2 Géré 16 PORT INDUSTRIAL POE Switch 4 Gigabit SFP Solution de connectivité du réseau de liaison vers le haut
Spécification
Spécifications techniques :
IE7511-16PGE4GC-DCPorts cuivre RJ45 10M/100M/1G :
16Combinaison Gigabit R4J5 et SFP :
4 ComboPorts PoE/PoE+ :
16 PoE+Port de console (pour la configuration) :
YesBouton de réinitialisation :
YesAlimentation via Ethernet :
*Norme PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetType d'alimentation PoE :
End-span: 1/2 (+), 3/6 (-)Puissance de sortie PoE :
Per port 48V DC, 320mA. max. 15.4 watts (IEEE 802.3af); Per port 48V DC, 625mA. max. 30 watts (IEEE 802.3at)Spécification de performance :
*Mémoire tampon de paquets :
4.2 MbModes de transfert :
Store-and-forwardBande passante :
1GTaux de transfert de paquets :
35.72Mpps (64 byte packet size)Taille de la base de données d'adresses MAC :
8K (48-bit MAC ad-dresses)Prise en charge des trames géantes :
9KServices L2 - VLAN :
*Marquage VLAN IEEE 802.1Q :
YesMarquage QinQ VLAN :
YesVLAN basés sur IP :
YesVLAN basés sur MAC :
YesVLAN basé sur un protocole :
YesVLAN voix :
YesMappage VLAN :
YesServices L2 - Disponibilité :
*Contrôle des tempêtes :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad - LAG (LACP) :
YesIEEE 802.3x :
YesAnneau (ERPS, conforme à G.8032) :
Yes, Recovery time < 50msProtocole Spanning Tree IEEE 802.1D :
YesProtocole IEEE 802.1w Rapid Spanning Tree :
YesProtocole Spanning Tree multiple IEEE 802.1s :
YesRelais DHCP de couche 2 :
YesServices L2 - Filtrage multidiffusion :
YesSurveillance IGMP (v1, v2 et v3) :
YesPrise en charge de la surveillance MLD (v1 et v2) :
YesInterrogateur de surveillance IGMP (v2) :
YesInterrogateur de surveillance MLD (v1) :
YesEnregistrement VLAN multidiffusion (MVR) :
YesServices L3 - Routage :
*Routage statique IPv4 :
100Routage statique IPv6 :
100Agrégation de liens :
*Décalage manuel :
Yes# de GAL / # de membres dans chaque GAL :
8 LAGs with max 8 members in each LAGServices de surveillance et de découverte du réseau :
*802.1ab LLDP :
YesSNMP :
v1, v2c, v3Groupe RMON 1,2,3,9 :
YesSécurité Internet :
YesIEEE 802.1x :
YesComptabilité RAYON :
YesListes de contrôle d'accès (ACL) :
YesACL basées sur IP (IPv4 et IPv6) :
L2 / L3 / L4ACL basées sur MAC :
YesACL basées sur TCP/UDP :
YesContrôler MAC # entrées statiques :
48Sécurité basée sur les ports par adresses MAC verrouillées :
YesInspection ARP dynamique :
YesProtection contre les DoS :
YesPrévention des attaques DoS :
YesProtection contre les tempêtes de réseau, DoS :
YesQualité de service (QoS) :
*Limitation de débit basée sur le port :
Yes ingress and egressQoS basée sur le port :
YesPrise en charge des champs IPv6 :
YesQoS DiffServ :
Yes ingressCOS IEEE 802.1p :
YesDestination MAC et IP :
YesDSCP IPv4 et v6 :
YesBasé sur TCP/UDP :
YesRound Robin pondéré (WRR) :
YesTechnologie de file d'attente prioritaire stricte :
YesProtocoles réseau IEEE :
*Protocoles :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXProtocoles 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TGestion, surveillance et dépannage :
*Gestion des mots de passe :
YesContrôle d'accès via RADIUS et TACACS+ :
YesGestion IPv6 :
YesSNMPv1/v2c/v3 :
YesMise en miroir des ports :
Yes ingress and egressMise en miroir de ports plusieurs vers un :
YesUtilitaire de test de câble :
YesAccès Web TLS/HTTPS (version) :
Yes (v1.2)Transferts de fichiers (uploads, téléchargements) :
TFTP / HTTPTéléchargement/téléchargement HTTP (micrologiciel) :
YesJournal Sys (RFC 3164) :
YesLED :
YesPar port :
Speed, Link, Activity; PoE in different modePar appareil :
PowerSpécifications physiques :
*Dimensions (Largeur * Profondeur * Hauteur) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Poids :
5.2 kg (11.46 lb)Exigences d'alimentation :
AC 100~260V 50/60Hz (Dual power input)Consommation d'énergie :
300W (when all ports used, line-rate traffic and max PoE)maximum d'énergie :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Consommation d'énergie au repos :
17W (all ports link-down standby) (Watts)Ethernet économe en énergie (EEE) :
Yes (deactivated by default)Ventilateur :
FanlessSpécifications environnementales :
*Température de fonctionnement :
-30° to 75°C (-22° to 167°F)humidité d'exploitation :
95% maximum relative humidity (RH), non-condensingAltitude de fonctionnement :
10,000 ft (3,000 m) maximumTempérature de stockage :
-40° to 85°C (-40° to 185°F)Humidité de stockage (relative) :
95% maximum relative humidity, non-condensingAltitude de stockage :
10,000 ft (3,000 m) maximumNorme exécutive et protection :
*Protection contre la foudre :
*CEI61000-4-3 (RS) :
10V/m (80~1000MHz)FCC Partie 15/CISPR22 (EN55022) :
Class BCEI 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (champ magnétique pulsé) :
1000A/mIEC61000-4-10 (oscillation amortie) :
30A/m, 1MHzIEC61000-4-12/18 (onde de choc) :
CM 2.5kV, DM 1kVCEI61000-4-4 (EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (transmission en mode commun) :
30V, 300V, 1sCEI61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (transmission radiofréquence) :
10V(150kHz~80MHz)CEI61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (surtension) : câble d'alimentation :
CM±4kV/ DM±2kV, Data cable: ±4kVPropriétés mécaniques :
*CEI60068-2-6 :
Anti VibrationCEI60068-2-32 :
Free FallCEI60068-2-27 :
Anti ShockÉmissions électromagnétiques et immunité :
*Certifications :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Sécurité :
*Certifications de sécurité :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Garantie et assistance :
*Garantie limitée sur le matériel :
Limited Lifetime*Assistance technique par téléphone et e-mail* :
Limited Lifetime*Assistance technique par chat en ligne 24h/24 et 7j/7 :
Limited Lifetime*Contenu du colis :
*Tous les modèles :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideType d'entreprise :
IndustrialPlus de filtres :
L2+ Managed
Questions et réponses
1. Quels appareils le IES7521-16PGE4GC-AC peuvent-ils à travers ses ports PoE +?
L'interrupteur peut alimenter les appareils compatibles POE tels que les caméras IP, les téléphones VoIP et les points d'accès sans fil, offrant jusqu'à 30 W par port, tout au long d'un câble Ethernet, simplifiant l'installation et réduisant l'encombrement du câble.
2. Comment le combo RJ45 / SFP profite-t-il au réseau?
Les ports de liaison montante du combo RJ45 / SFP / SFP offrent des options de connectivité flexibles, prenant en charge les connexions en cuivre (RJ45) et en fibre (SFP). Cette flexibilité permet une communication longue distance et un transfert de données à grande vitesse, ce qui le rend idéal pour les conceptions de réseau évolutives.
3. Quelles fonctionnalités de couche 2 sont prises en charge par ces 16 ports Interrupteur POE industriel?
L'IES7521-16PGE4GC-AC prend en charge les fonctionnalités avancées de couche 2 telles que VLAN pour la segmentation du réseau, la QoS pour la hiérarchisation du trafic et l'espionnage IGMP pour une gestion efficace du trafic de multidiffusion, l'optimisation des performances globales du réseau et de la fiabilité.
4. Ce commutateur POE industriel de 16 ports peut-il être utilisé dans des environnements difficiles?
Oui, l'IES7521-16PGE4GC-AC est conçu pour un usage industriel, avec un boîtier robuste qui résiste à des températures extrêmes (-30 ° C à 75 ° C) et des conditions difficiles. Il est idéal pour l'automatisation des usines, les villes intelligentes et les applications de surveillance en plein air.
5. Quel est le budget du pouvoir et comment profite-t-il au déploiement?
Le commutateur fournit un budget de puissance de 300W, ce qui lui permet d'alimenter plusieurs dispositifs POE simultanément. Cela permet des déploiements simplifiés en réduisant le besoin d'alimentation séparées, ce qui en fait une solution rentable pour les réseaux industriels et commerciaux.
