Évaluation du commutateur PoE solaire à 5 ports : comment une entrée CC 12 V/24 V vers une sortie PoE 48 V transforme la fiabilité des réseaux hors réseau

La surveillance à distance et la connectivité IoT en environnements hors réseau se heurtent à un problème majeur d'alimentation : les batteries solaires fournissent généralement du 12 V ou du 24 V CC, tandis que les caméras et points d'accès modernes hautes performances requièrent une alimentation PoE (Power over Ethernet) de 48 V à 57 V. Le Benchu ​​IES7211-5PGE1GE-SOL, un commutateur PoE solaire 5 ports dédié, résout ce problème grâce à une technologie d'élévation de tension intégrée. Du point de vue de la recherche et du déploiement sur le terrain, ce commutateur Gigabit non administrable élimine le besoin de convertisseurs CC-CC ou d'onduleurs externes, réduisant considérablement les risques de panne tout en garantissant une robustesse de niveau industriel dans une plage de températures allant de -40 °C à +75 °C. Nous analysons ci-dessous les principes d'ingénierie qui sous-tendent son fonctionnement et comparons ses performances aux méthodes de déploiement traditionnelles afin d'orienter les décisions relatives à l'infrastructure.

Le défi technique : assurer la liaison entre le stockage basse tension et le PoE haute tension

Dans les architectures de surveillance solaire classiques, le système repose sur un parc de batteries à décharge profonde fonctionnant sous une tension nominale de 12 V ou 24 V. Or, les commutateurs réseau standard requièrent soit une alimentation stable de 48 V à 54 V pour la sortie PoE, soit des injecteurs PoE externes. L'IES7211-5PGE1GE-SOL pallie cette limitation grâce à un convertisseur élévateur CC-CC intégré à large plage d'entrée. Ce dispositif accepte une tension d'entrée CC brute de 9 V à 54 V et l'élève intelligemment à une tension régulée de 48 V à 55 V, spécifiquement pour les 4 ports Gigabit PoE++. Cette conception est particulièrement efficace pour les configurations d'entrée CC 12 V/24 V vers sortie PoE 48 V, car elle évite les pertes de double conversion associées aux onduleurs CC-CA-CC. Pour les chercheurs gérant des stations météorologiques distantes ou des pièges photographiques pour la faune sauvage, cette compatibilité native garantit une utilisation optimale de l'énergie fournie par le champ solaire, préservant ainsi la capacité des batteries lors des périodes de faible ensoleillement.

Résilience matérielle et adéquation environnementale

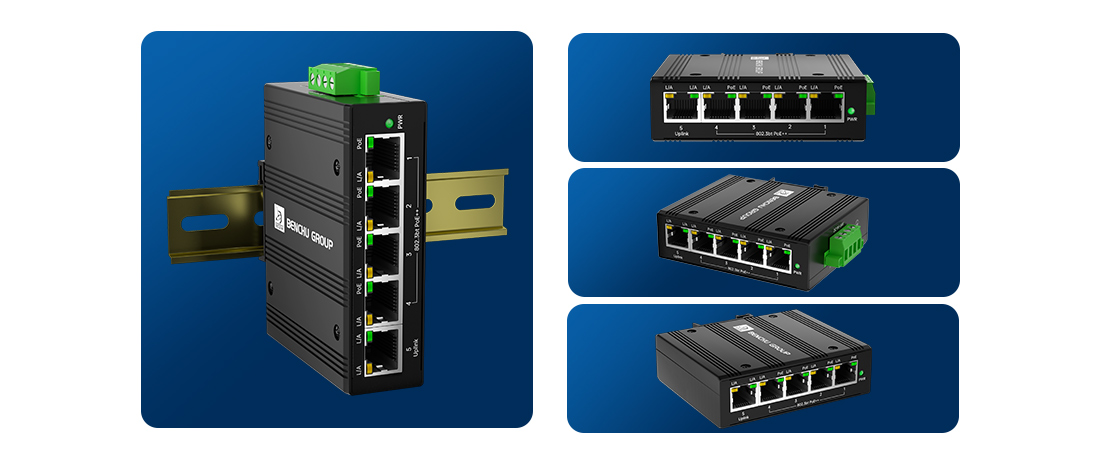

Les déploiements sur le terrain soumettent les équipements réseau à des conditions extrêmes rarement rencontrées dans les salles serveurs climatisées. Ce commutateur Gigabit extérieur non administrable pour la surveillance solaire est conçu avec un châssis en aluminium étanche et sans ventilateur, certifié IP40, qui repose sur la dissipation thermique passive pour résister à des températures ambiantes de -40 °C à +75 °C. Outre sa résistance thermique, l'unité intègre une protection contre les surtensions de 6 kV sur tous les ports – une spécification essentielle pour les panneaux solaires montés sur poteau et les longs câbles extérieurs qui agissent comme des antennes pour les transitoires de foudre induits. L'inclusion d'une liaison montante Gigabit RJ45 dédiée garantit un débit optimal pour les NVR locaux ou les liaisons sans fil point à point. Le format compact du commutateur sur rail DIN simplifie encore davantage son intégration dans les armoires, lui permettant d'être installé à côté des régulateurs de charge et des disjoncteurs de batterie sans occuper un espace excessif.

Analyse comparative : Topologie de convertisseur Boost intégré vs. convertisseur externe

Pour bien comprendre l'intérêt de ce commutateur optimisé pour l'énergie solaire, il est utile de le comparer à un commutateur PoE industriel classique déployé dans le même environnement. Le tableau ci-dessous présente les différences de fonctionnement lors de l'alimentation d'une caméra PTZ PoE 48 V à partir d'une batterie solaire 24 V.

Gestion des périphériques de pointe haute puissance avec 802.3bt (90 W)

La multiplication des points d'accès Wi-Fi 6/7 et des caméras PTZ à zoom puissant avec éléments chauffants et essuie-glaces exige une puissance supérieure aux 30 W de la norme 802.3at. Le commutateur IES7211-5PGE1GE-SOL est conforme à la norme IEEE 802.3bt (Type 4), permettant une alimentation jusqu'à 90 watts par port. Cette capacité garantit le déploiement des périphériques les plus gourmands en énergie sur des sites solaires isolés, sans limitation de performances ni désactivation des éléments chauffants intégrés – un compromis fréquent pour la surveillance par temps froid. Il est important que les concepteurs de systèmes prennent en compte la relation entre la tension d'entrée et le budget PoE total : bien que le commutateur puisse gérer une charge PoE jusqu'à 240 W, la puissance réellement délivrée dépend de la capacité de la batterie connectée et du champ solaire. Ceci permet une gestion de l'énergie réactive, contrairement à un budget fixe.

Conclusion : Guider la décision concernant l'infrastructure des réseaux autonomes

Pour les intégrateurs de systèmes et les chercheurs concevant la prochaine génération de systèmes de surveillance environnementale hors réseau ou de sécurité périmétrique, le choix de l'architecture d'alimentation est primordial. Le Benchu ​​IES7211-5PGE1GE-SOL démontre qu'un commutateur Gigabit extérieur non administrable pour la surveillance solaire ne doit pas être un appareil d'intérieur réutilisé, mais un composant industriel conçu spécifiquement à cet effet. Il intègre une entrée 12 V/24 V CC vers une sortie PoE 48 V, une alimentation PoE++ de 90 W et une protection thermique renforcée. Commutateur PoE à 5 ports alimenté par énergie solaireCette solution réduit les dépenses d'investissement liées aux convertisseurs auxiliaires et minimise les interventions de maintenance à long terme sur les sites distants. Pour les applications où la disponibilité est critique et où l'alimentation secteur est inexistante, cette approche intégrée offre une voie nettement plus fiable et économe en énergie pour la transmission de données et d'énergie en périphérie du réseau.
