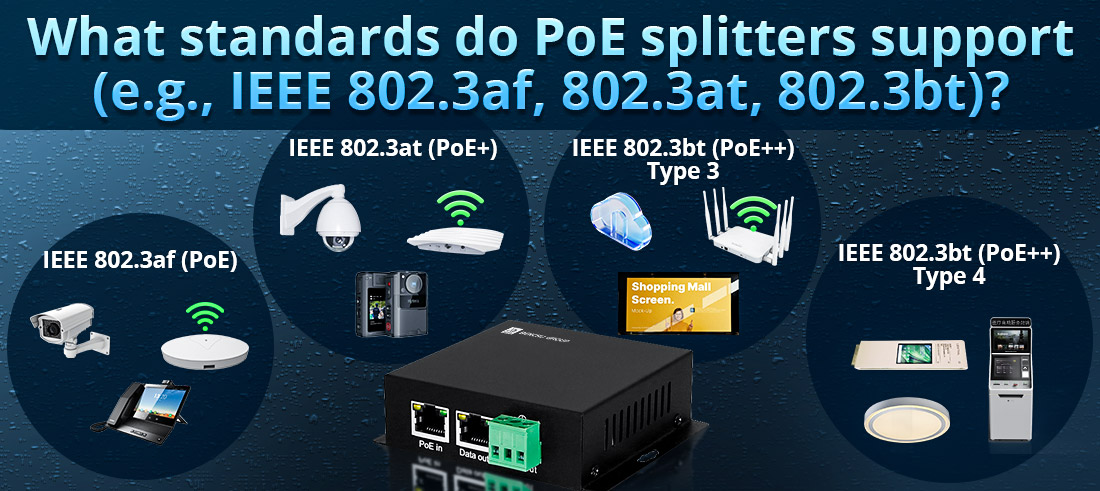

Les séparateurs POE prennent en charge les normes de puissance différente sur Ethernet (POE) en fonction de leurs besoins en puissance et de leur compatibilité avec l'infrastructure réseau. Ces normes déterminent la quantité d'alimentation que le séparateur peut recevoir et distribue à l'appareil non POE connecté.
1. IEEE 802.3af (POE) - jusqu'à 15,4W
Aperçu:
--- introduit en 2003, IEEE 802.3AF est la première norme de Poe officielle.
--- fournit jusqu'à 15,4 W par port, bien que seulement 12,95W soit disponible après avoir comptabilisé la perte d'alimentation dans le câble.
--- utilise la catégorie 5E (Cat5E) ou les câbles Ethernet supérieurs.
--- prend en charge les réseaux 10/100/1000 Mbps (Gigabit Ethernet).
Séparateur de Poe Compatibilité:
--- convertit l'entrée POE (48V) en tensions inférieures comme 5V, 9V ou 12V.
Convient aux appareils de faible puissance, tels que:
--- caméras IP
--- Téléphones VoIP
--- Points d'accès sans fil de base (WAP)
--- Capteurs IoT et systèmes intégrés
2. IEEE 802.3at (Poe +) - jusqu'à 30W
Aperçu:
--- introduit en 2009, il s'agit d'une version améliorée du 802.3af.
--- fournit jusqu'à 30W par port, avec au moins 25,5 W disponible après la perte de câble.
--- utilise Cat5e ou des câbles Ethernet supérieurs.
--- Compatible en arrière avec 802.3af, ce qui signifie que les commutateurs PoE + peuvent alimenter les dispositifs PoE (15.4W) et PoE + (30W).
Compatibilité du séparateur POE:
--- convertit l'entrée PoE + (48V - 57V) en sorties CC 12V, 9V ou 5V.
Convient aux appareils de puissance modérée, tels que:
--- Caméras IP à haute définition (caméras PTZ avec moteurs)
--- Points d'accès sans fil à double bande
--- Systèmes d'interphone vidéo
--- Certains contrôleurs industriels
3. IEEE 802.3bt (Poe ++ / PoE ++ Type 3 & Type 4) - jusqu'à 60W / 100W
Aperçu:
--- introduit en 2018, c'est la norme POE la plus récente et la plus puissante.
Deux catégories:
--- Type 3: fournit jusqu'à 60W par port (51 W après la perte de câble).
--- Type 4: fournit jusqu'à 100W par port (71W après la perte de câble).
Utilise les quatre paires torsadées dans un câble Ethernet pour la transmission d'alimentation.
Nécessite Cat6 ou des câbles plus élevés pour des performances optimales.
Compatibilité du séparateur POE:
--- convertit l'entrée PoE ++ (48V - 57V) en sorties de puissance plus élevée (12V, 24 V ou même 48V DC).
Convient aux appareils de haute puissance, tels que:
--- Caméras PTZ 4K avec radiateurs
--- Points d'accès Wi-Fi 6 à haute performance
--- Systèmes intelligents de l'éclairage et de l'automatisation des bâtiments
--- Affichages de signalisation numérique
--- Mini PC et dispositifs industriels nécessitant plus de puissance
Tableau de comparaison des normes POE pour les séparateurs
Norme Poe | Année | MAX POWER PAR PORT | Puissance utilisable | Dispositifs alimentés via un séparateur |
IEEE 802.3af (POE) | 2003 | 15.4W | 12.95W | Caméras IP, téléphones VoIP, points d'accès de base, appareils IoT |
IEEE 802.3at (Poe +) | 2009 | 30W | 25,5W | Caméras PTZ, APS à double bande, interphones vidéo |
IEEE 802.3BT (POE ++) Type 3 | 2018 | 60W | 51W | Wi-Fi 6 APS haute puissance, grands écrans LED, contrôleurs industriels |
IEEE 802.3BT (POE ++) Type 4 | 2018 | 100W | 71w | Caméras PTZ 4K avec radiateurs, signalisation numérique, appareils industriels de haute puissance |
Choisir le bon séparateur POE
1. Vérifiez les exigences d'alimentation de votre appareil non-POE (tension et allocation).
2. Faites correspondre la norme POE de votre séparateur avec votre commutateur ou injecteur POE.
3. Assurer la compatibilité de tension (la plupart des séparateurs sortent 5V, 9V, 12V ou 24V).
4. Utilisez des câbles Ethernet de haute qualité (Cat5e pour PoE / PoE +, Cat6 + pour PoE ++).
