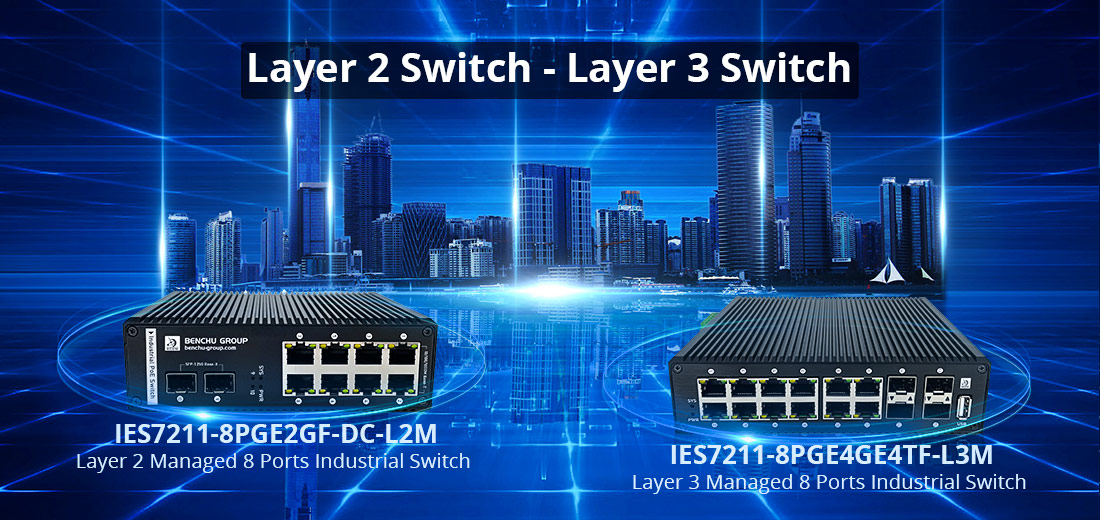

Quelle est la différence entre les commutateurs industriels de couche 2 et de couche 3 ?

La principale différence entre les commutateurs industriels de couche 2 (L2) et de couche 3 (L3) réside dans leurs fonctions et capacités de mise en réseau, en particulier dans la façon dont ils gèrent la transmission de données, le routage et la segmentation du réseau. Comprendre ces différences est crucial lors de la conception ou de la maintenance d'un réseau industriel, car la sélection du type de commutateur approprié peut avoir un impact significatif sur les performances, la sécurité et l'évolutivité du réseau. Voici une description détaillée des principales différences entre les commutateurs industriels de couche 2 et de couche 3 :

1. Modèle de réseau et couches OSI

Les commutateurs de couche 2 et de couche 3 fonctionnent sur la base du modèle OSI (Open Systems Interconnection), mais ils fonctionnent sur des couches différentes :

Commutateurs de couche 2 (couche liaison de données) :

--- Fonctionner à la couche 2 du modèle OSI (la couche liaison de données).

--- Ils transmettent des données en fonction des adresses MAC.

--- Fonction principale : Commutation, ce qui signifie transférer des paquets au sein d'un réseau local (c'est-à-dire au sein du même domaine de diffusion).

--- Utilisé pour connecter des appareils tels que des ordinateurs, des capteurs et des équipements industriels sur le même VLAN ou sous-réseau.

Commutateurs de couche 3 (couche réseau) :

--- Opérez au niveau de la couche 3 du modèle OSI (la couche réseau).

--- Transférer des données basées sur les adresses IP, en plus des adresses MAC.

--- Fonction principale : Routage entre différents VLAN ou sous-réseaux, ainsi que commutation au sein d'un même sous-réseau.

--- Ils combinent les capacités d'un routeur (routage IP) avec un commutateur (commutation d'adresse MAC).

2. Fonctionnalité et cas d'utilisation

Commutateurs industriels de couche 2 :

--- Commutation : Les commutateurs L2 gèrent uniquement le trafic au sein du même segment de réseau ou domaine de diffusion (c'est-à-dire le même VLAN ou sous-réseau). Ils transmettent des trames en fonction des adresses MAC stockées dans leur table d'adresses MAC. Lorsqu'une trame est reçue, le commutateur vérifie l'adresse MAC de destination et la transmet au bon port.

--- Cas d'utilisation : Les commutateurs L2 sont idéaux pour les réseaux simples où tous les appareils font partie du même VLAN ou sous-réseau, comme dans les petites installations industrielles où il n'est pas nécessaire d'acheminer le trafic entre différents réseaux. Ils sont principalement utilisés pour regrouper le trafic dans les réseaux locaux (LAN).

--- Exemple: Dans une usine, un commutateur L2 peut connecter plusieurs machines sur une ligne de production qui font toutes partie du même VLAN. Il transfère efficacement les données entre ces machines en fonction de leurs adresses MAC, leur permettant de communiquer sans avoir besoin de routage.

--- Limites: Les commutateurs L2 ne peuvent pas acheminer les données entre différents VLAN ou sous-réseaux. Si plusieurs VLAN sont présents dans le réseau, un routeur ou un commutateur de couche 3 serait nécessaire pour faciliter la communication entre eux.

Commutateurs industriels de couche 3 :

--- Commutation et routage : Les commutateurs L3 peuvent effectuer à la fois la commutation (transfert basé sur les adresses MAC au sein du même VLAN ou sous-réseau) et le routage (transfert basé sur les adresses IP entre différents VLAN ou sous-réseaux). Ils disposent de tables de routage et peuvent prendre des décisions sur le meilleur chemin pour envoyer des paquets entre différents réseaux, un peu comme un routeur.

--- Cas d'utilisation : Les commutateurs L3 sont utilisés dans des réseaux industriels complexes ou de grande taille où il existe plusieurs VLAN ou sous-réseaux, et le trafic doit être acheminé entre ces segments. Ils sont idéaux pour les environnements où vous avez besoin à la fois d'une communication sur le réseau local et de la possibilité de transférer le trafic entre différents segments du réseau.

--- Exemple: Dans une grande installation industrielle comportant plusieurs services (par exemple, production, contrôle qualité et administration), chaque service peut se trouver sur un VLAN différent. Un commutateur de couche 3 permet la communication entre ces VLAN en acheminant le trafic au niveau de la couche réseau.

Avantages :

--- Routage inter-VLAN : Les commutateurs L3 peuvent acheminer le trafic entre différents VLAN sans avoir recours à un routeur externe, réduisant ainsi la latence et simplifiant la conception du réseau.

--- Segmentation du réseau : Ils offrent une meilleure segmentation et sécurité du réseau en isolant le trafic entre les différents segments du réseau.

--- Performance: Les commutateurs L3 effectuent souvent un routage plus rapide que les routeurs traditionnels, car ils effectuent à la fois la commutation et le routage au niveau matériel (plutôt que logiciel), améliorant ainsi le débit et réduisant les délais du réseau.

3. Adresse MAC et transfert d'adresse IP

Commutateurs de couche 2 :

--- Utilisez les adresses MAC pour transférer les trames. Chaque port du commutateur apprend les adresses MAC des appareils qui y sont connectés et utilise ces informations pour transmettre des trames au périphérique approprié.

--- Les décisions de transfert sont prises sur la base de l'en-tête de couche 2, qui inclut les adresses MAC des périphériques source et destination.

Commutateurs de couche 3 :

--- Utilisez à la fois les adresses MAC pour la commutation au sein d'un VLAN et les adresses IP pour le routage entre différents VLAN ou sous-réseaux.

--- Les commutateurs L3 examinent l'en-tête de couche 3 (IP) pour prendre des décisions de transfert entre différents sous-réseaux, un peu comme un routeur.

--- Ils maintiennent des tables de routage pour déterminer le meilleur chemin pour transférer les paquets en fonction de la destination IP.

4. Prise en charge VLAN et routage inter-VLAN

Commutateurs de couche 2 :

--- Prend en charge les VLAN (Virtual Local Area Networks), permettant la segmentation du réseau en séparant le trafic en différents VLAN.

--- Cependant, les commutateurs L2 ne peuvent pas effectuer de routage inter-VLAN. Pour permettre la communication entre différents VLAN, vous avez besoin d'un routeur externe ou d'un commutateur de couche 3 pour acheminer le trafic.

Commutateurs de couche 3 :

--- Peut non seulement gérer les VLAN, mais également fournir un routage inter-VLAN, qui permet aux appareils de différents VLAN de communiquer entre eux.

--- Cela réduit le besoin d'un routeur séparé, simplifiant l'architecture réseau et réduisant la latence puisque le routage est effectué en interne par le commutateur.

--- Exemple: Les appareils sur VLAN 10 et VLAN 20 peuvent communiquer entre eux via le commutateur de couche 3, sans avoir besoin d'un routeur externe.

5. Évolutivité et conception du réseau

Commutateurs de couche 2 :

--- Idéal pour les conceptions de réseaux plats, où tous les appareils font partie d'un seul VLAN ou sous-réseau.

--- Ils sont utilisés dans des réseaux plus petits et localisés ou comme commutateurs d'accès dans des réseaux plus grands.

--- L'évolutivité est limitée car ils ne peuvent pas acheminer le trafic entre différents sous-réseaux ou VLAN.

Commutateurs de couche 3 :

--- Convient aux conceptions de réseaux hiérarchiques ou complexes qui nécessitent un routage entre plusieurs VLAN ou sous-réseaux.

--- Offrent plus d'évolutivité car ils permettent la segmentation du réseau en différents domaines de diffusion, améliorant ainsi les performances, la sécurité et la gestion.

--- Souvent utilisé comme commutateur central dans les réseaux industriels, gérant à la fois le trafic local et le routage entre différents segments du réseau.

6. Sécurité et contrôle

Commutateurs de couche 2 :

--- Limité en termes de fonctionnalités de sécurité par rapport aux commutateurs de couche 3. Ils s'appuient principalement sur le filtrage basé sur MAC et la segmentation VLAN pour contrôler le trafic.

Commutateurs de couche 3 :

--- Offre des fonctionnalités de sécurité plus avancées, notamment la possibilité de contrôler le trafic en fonction des adresses IP.

--- Prend en charge les listes de contrôle d'accès (ACL), qui peuvent filtrer le trafic au niveau de couche 3 (par exemple, en fonction des adresses IP, des protocoles et des ports).

--- Cela donne aux administrateurs réseau un contrôle plus précis sur les appareils et les utilisateurs qui peuvent accéder aux différentes parties du réseau.

7. Considérations relatives aux performances

Commutateurs de couche 2 :

--- Fournit généralement une commutation à grande vitesse au niveau de la couche liaison de données, ce qui les rend efficaces pour gérer le trafic local au sein du même VLAN.

--- Si un routage est nécessaire, le trafic doit passer par un routeur externe, ce qui peut entraîner une latence supplémentaire.

Commutateurs de couche 3 :

--- Offre à la fois des capacités de commutation et de routage à grande vitesse.

--- Le routage s'effectue à des vitesses matérielles (à l'aide d'ASIC – Application-Specific Integrated Circuits), qui sont généralement plus rapides que les routeurs traditionnels qui effectuent le routage au niveau logiciel.

--- Cela améliore les performances lors du routage entre différents VLAN ou sous-réseaux dans les grands réseaux industriels.

8. Différences de coûts

Commutateurs de couche 2 :

--- Moins chers que les commutateurs de couche 3, ce qui les rend adaptés aux petits réseaux ou aux cas d'utilisation spécifiques où le routage n'est pas nécessaire.

Commutateurs de couche 3 :

--- Généralement plus chers en raison de leurs capacités de routage avancées, mais ils offrent une meilleure valeur à long terme dans les réseaux industriels complexes à grande échelle où le routage inter-VLAN et des fonctionnalités avancées sont nécessaires.

Conclusion

En résumé, la principale différence entre les commutateurs industriels de couche 2 et de couche 3 réside dans la capacité à acheminer le trafic entre différents réseaux :

--- Les commutateurs de couche 2 fonctionnent au niveau de la couche liaison de données, en se concentrant sur la commutation des données au sein du même réseau à l'aide d'adresses MAC. Ils sont idéaux pour les réseaux simples ou localisés où les appareils se trouvent sur le même VLAN ou sous-réseau.

--- Les commutateurs de couche 3 fonctionnent à la fois au niveau de la couche liaison de données et de la couche réseau, capables à la fois de commuter au sein d'un réseau et de router entre différents VLAN ou sous-réseaux à l'aide d'adresses IP. Ils conviennent aux réseaux plus complexes qui nécessitent à la fois des capacités de commutation et de routage, ce qui les rend idéaux pour les grands environnements industriels qui ont besoin d'évolutivité, de sécurité et d'une gestion efficace du trafic de données.

Le choix entre les commutateurs de couche 2 et de couche 3 dépend de la taille, de la complexité et des exigences spécifiques de votre réseau industriel.
