Aperçu
IES7521-24PGE4GC-AA,avec 4 Gigabit RJ45 / SFP combo ascendante,24 PORES + PORTS @ Budget de puissance de 500W, support de rack
Caractéristiques

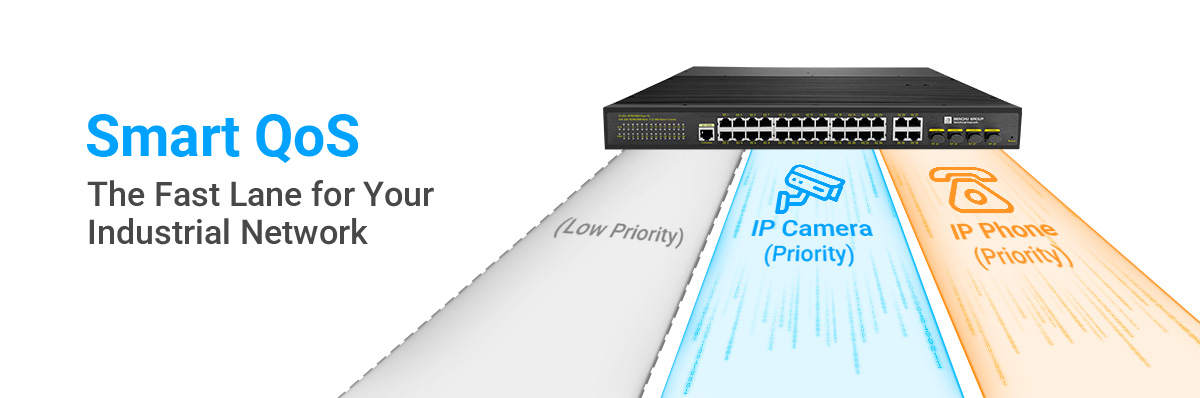

Qualité de service (QoS)
Avec les fonctionnalités avancées de la QoS, ce commutateur POE industriel de 24 ports priorise le trafic en fonction des exigences d'application. Les équipes informatiques peuvent configurer des politiques pour s'assurer que les données sensibles au temps, telles que les flux vidéo à partir de caméras IP ou d'appels VOIP, reçoivent la priorité sur le trafic standard. Cette fonctionnalité garantit un fonctionnement en douceur des applications critiques dans les paramètres industriels, où la fiabilité du réseau est essentielle pour la surveillance et la communication en temps réel.
Poe Power Management
Ce commutateur POE industriel à 24 ports offre un contrôle de puissance PoE intelligent, permettant aux administrateurs de surveiller et d'allouer efficacement la puissance dans les 24 ports PoE. Des fonctionnalités telles que la planification et la hiérarchisation des puissances garantissent une utilisation optimale des ressources tout en protégeant les appareils de la surcharge. Ceci est particulièrement bénéfique dans les installations avec un mélange de dispositifs de haute puissance et de faible puissance, réduisant la consommation d'énergie tout en maintenant la fiabilité.
Agrégation de liens
L'agrégation de liens améliore les performances et la redondance du réseau en combinant plusieurs connexions physiques dans un seul lien logique. Cette fonctionnalité augmente la bande passante et fournit un support de basculement en cas de défaillance de liaison. Idéal pour les applications industrielles à haute demande, l'agrégation de liens assure une connectivité stable pour les systèmes critiques tels que les réseaux de surveillance ou les centres de données.
Boîtier en métal accidenté
Ce commutateur POE industriel à 24 ports est construit avec un boîtier métallique durable de qualité industrielle, offrant une excellente protection contre les dommages physiques, les vibrations et les interférences électromagnétiques. Sa conception robuste garantit un fonctionnement fiable dans des environnements difficiles tels que les usines, les installations en plein air et les systèmes de transport. Le boîtier offre également une dissipation de chaleur supérieure, contribuant à des performances stables dans des conditions continues à haute charge, ce qui le rend idéal pour les réseaux industriels critiques.

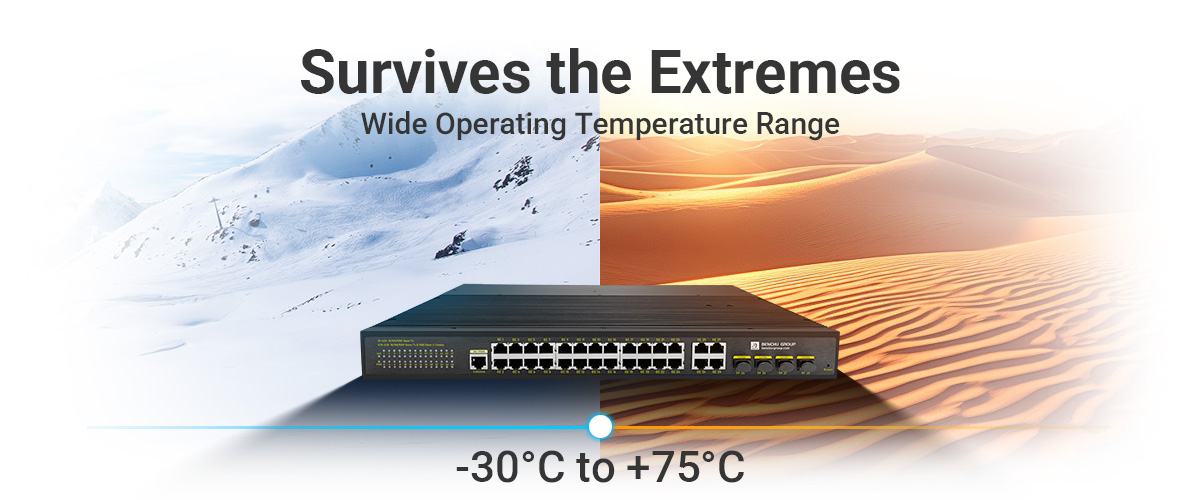

Large plage de température de fonctionnement
Conçu pour des environnements extrêmes, ce commutateur POE industriel à 24 ports prend en charge une large plage de température de fonctionnement, généralement de -30 ° C à + 75 ° C. Cette caractéristique garantit un fonctionnement stable dans des endroits avec une chaleur extrême, des températures de congélation ou des changements climatiques soudains, tels que des enclos extérieurs, des installations de stockage à froid ou des régions désertiques. Il garantit la fiabilité du réseau, même pour remettre en question les scénarios industriels où les commutateurs traditionnels peuvent échouer.

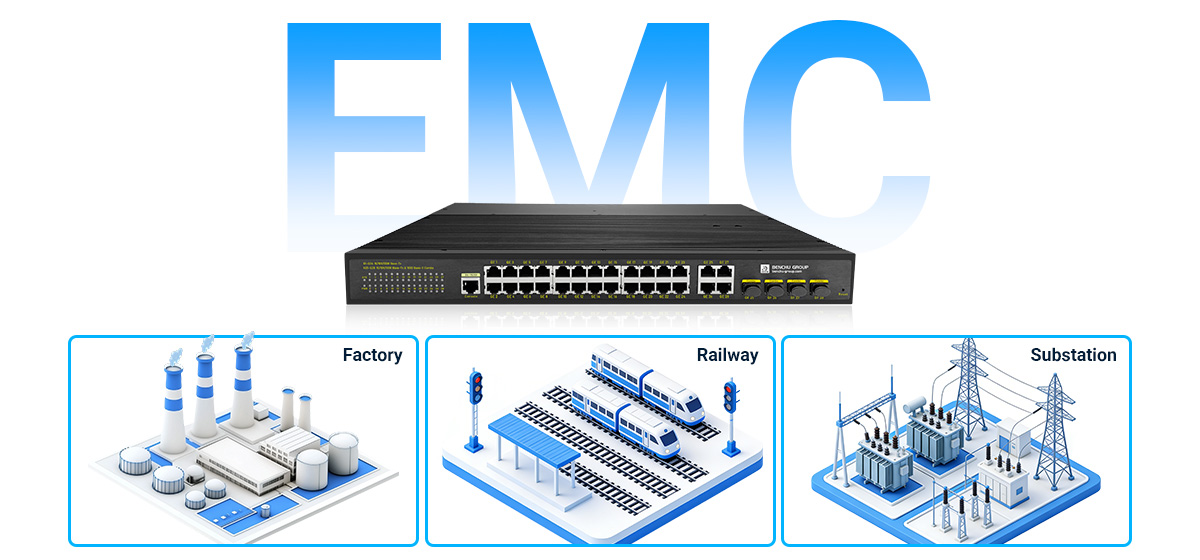

Conformité industrielle EMC
Conformément aux normes strictes de compatibilité électromagnétique (EMC), ce commutateur POE industriel à 24 ports résiste aux interférences de l'équipement industriel lourd, garantissant des performances de réseau stables. Cette caractéristique est vitale dans les environnements avec un bruit électrique élevé, comme les usines et les centres de transport, où des surtensions électriques ou des fluctuations pourraient perturber les communications. La conformité EMC sauvegarde à la fois l'interrupteur et les appareils connectés à partir de dégradation des dommages ou des performances.

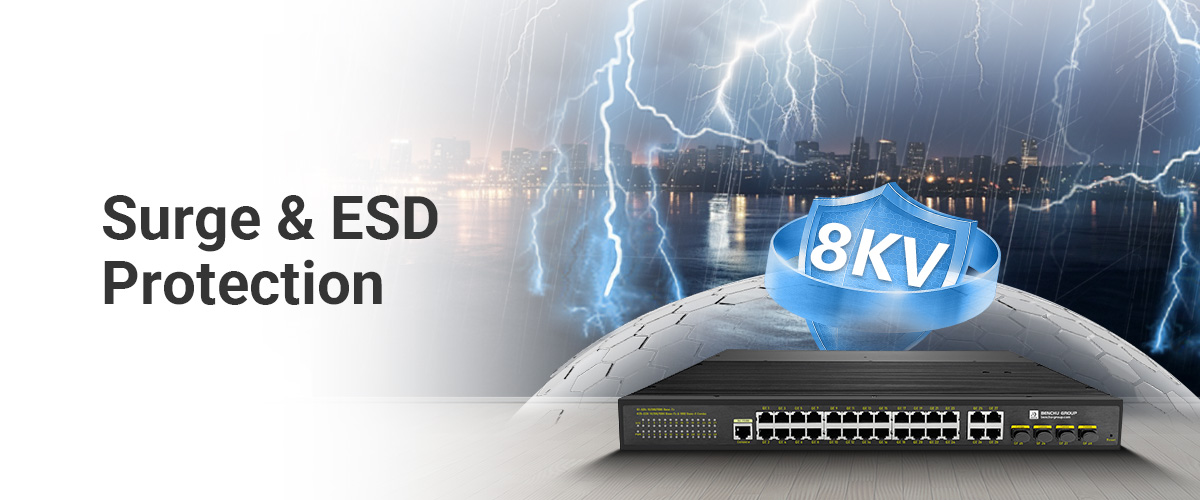

Protection des surtensions et ESD
L'interrupteur est équipé d'une surtension avancée et d'une protection de décharge électrostatique (ESD 8KV) pour se protéger contre les anomalies électriques. Cette fonctionnalité est cruciale pour les installations dans des environnements extérieurs ou industriels sujets aux frappes de foudre, aux surtensions de puissance ou à l'électricité statique. En protégeant l'interrupteur et les appareils connectés, il minimise le risque de défaillance matérielle et assure la durabilité et la fiabilité à long terme.
Solutions de connectivité
Interrupteur POE industriel de la couche 2 à 24 ports Solution de connectivité de liaison montante SFP Gigabit SFP
24 PORT INDUSTRIAL Géré Interrupteur POE 4 Gigabit SFP Solution de connectivité du réseau de liaison vers le haut
Spécification
Spécifications techniques :
IE7511-24PGE4GC-DCPorts cuivre RJ45 10M/100M/1G :
24Combinaison Gigabit R4J5 et SFP :
4 ComboPorts PoE/PoE+ :
24 PoE+Port de console (pour la configuration) :
YesBouton de réinitialisation :
YesAlimentation via Ethernet :
*Norme PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetType d'alimentation PoE :
End-span: 1/2 (+), 3/6 (-)Puissance de sortie PoE :
Per port 48V DC, 320mA. max. 15.4 watts (IEEE 802.3af); Per port 48V DC, 625mA. max. 30 watts (IEEE 802.3at)Spécification de performance :
*Mémoire tampon de paquets :
4.2 MbModes de transfert :
Store-and-forwardBande passante :
1GTaux de transfert de paquets :
47.62Mpps (64 byte packet size)Taille de la base de données d'adresses MAC :
8K (48-bit MAC ad-dresses)Prise en charge des trames géantes :
9KServices L2 - VLAN :
*Marquage VLAN IEEE 802.1Q :
YesMarquage QinQ VLAN :
YesVLAN basés sur IP :
YesVLAN basés sur MAC :
YesVLAN basé sur un protocole :
YesVLAN voix :
YesMappage VLAN :
YesServices L2 - Disponibilité :
*Contrôle des tempêtes :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad - LAG (LACP) :
YesIEEE 802.3x :
YesAnneau (ERPS, conforme à G.8032) :
Yes, Recovery time < 50msProtocole Spanning Tree IEEE 802.1D :
YesProtocole IEEE 802.1w Rapid Spanning Tree :
YesProtocole Spanning Tree multiple IEEE 802.1s :
YesRelais DHCP de couche 2 :
YesServices L2 - Filtrage multidiffusion :
YesSurveillance IGMP (v1, v2 et v3) :
YesPrise en charge de la surveillance MLD (v1 et v2) :
YesInterrogateur de surveillance IGMP (v2) :
YesInterrogateur de surveillance MLD (v1) :
YesEnregistrement VLAN multidiffusion (MVR) :
YesServices L3 - Routage :
*Routage statique IPv4 :
100Routage statique IPv6 :
100Agrégation de liens :
*Décalage manuel :
Yes# de GAL / # de membres dans chaque GAL :
8 LAGs with max 8 members in each LAGServices de surveillance et de découverte du réseau :
*802.1ab LLDP :
YesSNMP :
v1, v2c, v3Groupe RMON 1,2,3,9 :
YesSécurité Internet :
YesIEEE 802.1x :
YesComptabilité RAYON :
YesListes de contrôle d'accès (ACL) :
YesACL basées sur IP (IPv4 et IPv6) :
L2 / L3 / L4ACL basées sur MAC :
YesACL basées sur TCP/UDP :
YesContrôler MAC # entrées statiques :
48Sécurité basée sur les ports par adresses MAC verrouillées :
YesInspection ARP dynamique :
YesProtection contre les DoS :
YesPrévention des attaques DoS :
YesProtection contre les tempêtes de réseau, DoS :
YesQualité de service (QoS) :
*Limitation de débit basée sur le port :
Yes ingress and egressQoS basée sur le port :
YesPrise en charge des champs IPv6 :
YesQoS DiffServ :
Yes ingressCOS IEEE 802.1p :
YesDestination MAC et IP :
YesDSCP IPv4 et v6 :
YesBasé sur TCP/UDP :
YesRound Robin pondéré (WRR) :
YesTechnologie de file d'attente prioritaire stricte :
YesProtocoles réseau IEEE :
*Protocoles :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXProtocoles 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TGestion, surveillance et dépannage :
*Gestion des mots de passe :
YesContrôle d'accès via RADIUS et TACACS+ :
YesGestion IPv6 :
YesSNMPv1/v2c/v3 :
YesMise en miroir des ports :
Yes ingress and egressMise en miroir de ports plusieurs vers un :
28Utilitaire de test de câble :
YesAccès Web TLS/HTTPS (version) :
Yes (v1.2)Transferts de fichiers (uploads, téléchargements) :
TFTP / HTTPTéléchargement/téléchargement HTTP (micrologiciel) :
YesJournal Sys (RFC 3164) :
YesLED :
YesPar port :
Speed, Link, Activity; PoE in different modePar appareil :
PowerSpécifications physiques :
*Dimensions (Largeur * Profondeur * Hauteur) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Poids :
5.5 kg (12.12 lb)Protection de coque :
P40 high-strength aluminum caseExigences d'alimentation :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionConsommation d'énergie :
500W (when all ports used, line-rate traffic and max PoE)maximum d'énergie :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Consommation d'énergie au repos :
17W (all ports link-down standby) (Watts)Ethernet économe en énergie (EEE) :
Yes (deactivated by default)Ventilateur :
FanlessSpécifications environnementales :
*Température de fonctionnement :
-30° to 75°C (-22° to 167°F)humidité d'exploitation :
95% maximum relative humidity (RH), non-condensingAltitude de fonctionnement :
10,000 ft (3,000 m) maximumTempérature de stockage :
-40° to 85°C (-40° to 185°F)Humidité de stockage (relative) :
95% maximum relative humidity, non-condensingAltitude de stockage :
10,000 ft (3,000 m) maximumNorme exécutive et protection :
*Protection contre la foudre :
*CEI61000-4-3 (RS) :
10V/m (80~1000MHz)FCC Partie 15/CISPR22 (EN55022) :
Class BCEI 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (champ magnétique pulsé) :
1000A/mIEC61000-4-10 (oscillation amortie) :
30A/m, 1MHzIEC61000-4-12/18 (onde de choc) :
CM 2.5kV, DM 1kVCEI61000-4-4 (EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (transmission en mode commun) :
30V, 300V, 1sCEI61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (transmission radiofréquence) :
10V(150kHz~80MHz)CEI61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (surtension) : câble d'alimentation :
CM±4kV/ DM±2kV, Data cable: ±4kVPropriétés mécaniques :
*CEI60068-2-6 :
Anti VibrationCEI60068-2-32 :
Free FallCEI60068-2-27 :
Anti ShockÉmissions électromagnétiques et immunité :
*Certifications :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Sécurité :
*Certifications de sécurité :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Garantie et assistance :
*Garantie limitée sur le matériel :
Limited Lifetime*Assistance technique par téléphone et e-mail* :
Limited Lifetime*Assistance technique par chat en ligne 24h/24 et 7j/7 :
Limited Lifetime*Contenu du colis :
*Tous les modèles :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideType d'entreprise :
IndustrialPlus de filtres :
L2+ Managed
Questions et réponses
1. Quels types de périphériques le IES7521-24PGE4GC-AC peut-il être alimenté?
L'IES7521-24PGE4GC-AC peut alimenter les périphériques compatibles POE tels que les caméras IP, les points d'accès sans fil et les téléphones VoIP. Chaque port prend en charge jusqu'à 30 W d'énergie, fournissant des données et une livraison de puissance efficaces sur un seul câble Ethernet.
2. Quels sont les avantages des ports de liaison montante du combo RJ45 / SFP?
Les ports du combo RJ45 / SFP RJ45 / SFP offrent une flexibilité dans la conception du réseau. Ils prennent en charge les connexions en cuivre (RJ45) et en fibre (SFP), permettant des connexions à longue distance et des applications à large bande passante, ce qui le rend idéal pour diverses infrastructures de réseau.
3. Comment le Gestion de la couche 2+ Améliorer les performances du réseau?
Les fonctionnalités de la couche 2+ comme le support VLAN, la QoS (qualité de service) et l'agitation IGMP garantissent une gestion efficace du trafic, une segmentation du réseau et un trafic de multidiffusion optimisé, entraînant une sécurité, des performances et une fiabilité améliorées pour votre réseau.
4. Les IES7521-24PGE4GC-AC peuvent-ils être utilisés dans des environnements extérieurs ou durs?
Oui, l'IES7521-24PGE4GC-AC est conçu pour résister à des conditions industrielles sévères. Il fonctionne de manière fiable dans des températures extrêmes et des environnements robustes, ce qui le rend idéal pour l'automatisation des usines, la surveillance en plein air et l'infrastructure de la ville intelligente.
5. Quel est le budget de puissance et comment profite-t-il au commutateur?
Le commutateur a un budget de puissance de 500W, ce qui lui permet d'alimenter plusieurs dispositifs POE simultanément. Cela garantit un fonctionnement stable et efficace, réduisant le besoin de sources d'énergie supplémentaires et simplifiant le déploiement dans les réseaux industriels.
