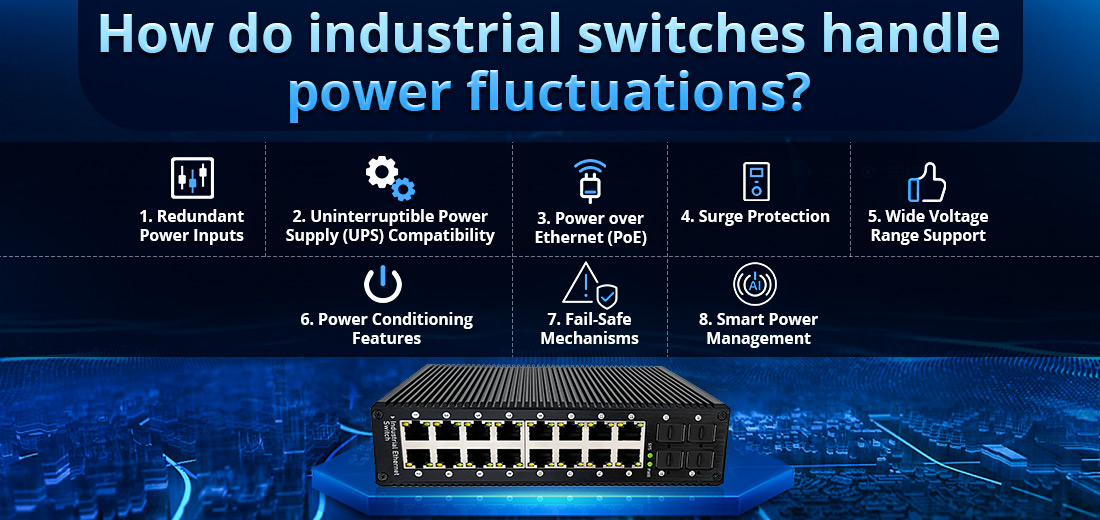

Comment les commutateurs industriels gèrent-ils les fluctuations de puissance ?

Les commutateurs industriels sont conçus pour gérer efficacement les fluctuations de puissance afin de garantir un fonctionnement continu et fiable dans des environnements où les perturbations électriques telles que les surtensions, les chutes de tension et les pannes de courant sont courantes. Les fluctuations de puissance peuvent constituer un défi important dans les environnements industriels, mais diverses fonctionnalités et mécanismes sont intégrés aux commutateurs industriels pour atténuer les risques associés à une alimentation instable. Voici une description détaillée de la façon dont les commutateurs industriels gèrent les fluctuations de puissance :

1. Entrées d'alimentation redondantes

L’un des principaux moyens par lesquels les commutateurs industriels gèrent les fluctuations de puissance consiste à utiliser des entrées d’alimentation redondantes. Ces entrées permettent de connecter le commutateur à deux sources d'alimentation indépendantes, telles que deux alimentations distinctes ou des circuits différents. En cas de panne ou de fluctuation d'une source d'alimentation, le commutateur passe de manière transparente à l'entrée d'alimentation secondaire sans interrompre le fonctionnement du réseau. Ceci est particulièrement utile dans les applications critiques où les temps d’arrêt ne sont pas acceptables.

Doubles entrées d'alimentation : La plupart des commutateurs industriels disposent d'entrées d'alimentation doubles ou multiples qui fournissent une sauvegarde en cas de panne d'une source d'alimentation. Le commutateur peut détecter automatiquement une défaillance de l'entrée principale et passer à l'entrée secondaire sans nécessiter d'intervention manuelle.

Partage de charge : Dans certains modèles avancés, les deux alimentations peuvent fonctionner simultanément, partageant ainsi la charge. Cela garantit que le commutateur continue de fonctionner même si une source d’alimentation s’affaiblit, mais ne tombe pas complètement en panne.

2. Compatibilité de l'alimentation sans interruption (UPS)

Les commutateurs industriels sont souvent conçus pour être compatibles avec les systèmes d'alimentation sans coupure (UPS). Un UPS fournit une alimentation de secours en cas de panne de courant, permettant au commutateur et aux autres équipements critiques de continuer à fonctionner temporairement. Ceci est particulièrement important dans les industries où tout temps d'arrêt peut entraîner des perturbations opérationnelles importantes ou des risques pour la sécurité, tels que :

---Centres de données

--- Usines de fabrication

--- Installations utilitaires et énergétiques

L'onduleur donne au système suffisamment de temps pour rétablir l'alimentation ou arrêter les appareils en toute sécurité afin d'éviter tout dommage.

3. Alimentation via Ethernet (PoE)

De nombreux commutateurs industriels prennent en charge l'alimentation via Ethernet (PoE), qui permet à la fois de fournir des données et de l'alimentation aux périphériques réseau (par exemple, caméras IP, points d'accès sans fil, capteurs) via un seul câble Ethernet. En cas de fluctuations de puissance, les commutateurs PoE disposent souvent de protections intégrées pour garantir une alimentation continue et éviter de surcharger le système.

Budgétisation PoE : Les commutateurs PoE industriels allouent efficacement l’énergie aux appareils connectés en surveillant la demande d’énergie. Lorsque des fluctuations ou des pannes se produisent, le commutateur peut donner la priorité aux appareils critiques pour recevoir de l'alimentation, garantissant ainsi que les systèmes les plus importants restent opérationnels.

Redondance PoE : Certains commutateurs PoE offrent une redondance dans leurs blocs d'alimentation (PSU) pour garantir que les appareils connectés (comme les caméras de surveillance ou les points d'accès) ne perdent pas de puissance, même si la source d'alimentation principale subit des fluctuations.

4. Protection contre les surtensions

L'une des protections les plus importantes contre les fluctuations de puissance, en particulier dans les environnements extérieurs ou industriels, est la protection contre les surtensions. Les surtensions peuvent être provoquées par des éclairs, des commutations électriques ou des équipements défectueux sur le réseau électrique. Les commutateurs industriels sont construits avec des mécanismes de protection contre les surtensions pour absorber et dissiper l'énergie excédentaire, évitant ainsi d'endommager le commutateur et les appareils connectés.

Parasurtenseurs intégrés : De nombreux commutateurs industriels disposent d'une protection intégrée contre les surtensions sur leurs entrées d'alimentation et leurs ports réseau. Cela protège contre les pics de tension qui pourraient autrement endommager les composants électroniques sensibles. La protection contre les surtensions varie généralement entre 2 kV et 6 kV, selon la conception du commutateur et l'utilisation prévue.

Protection des ports Ethernet : La protection contre les surtensions s'étend aux ports Ethernet, en particulier dans les applications extérieures où les câbles réseau peuvent servir de conduits pour les surtensions électriques. La protection de ces ports permet d'éviter d'endommager les appareils connectés tels que les caméras, les capteurs ou les points d'accès sans fil.

5. Prise en charge d’une large plage de tension

Les commutateurs industriels sont souvent conçus pour accepter une large plage de tensions d'entrée, ce qui leur permet de continuer à fonctionner même lorsque la tension d'alimentation fluctue au-delà des limites de fonctionnement normales. Cette fonctionnalité les rend plus résistants aux perturbations électriques courantes, telles que les baisses de tension (creux de tension), qui peuvent entraîner un dysfonctionnement des commutateurs commerciaux classiques.

Large tolérance de tension : Certains commutateurs industriels peuvent gérer des plages de tension allant de 12 V CC à 48 V CC, ou même des plages plus larges comme 9 V CC à 60 V CC. Cette flexibilité leur permet de s'adapter aux différentes conditions d'alimentation électrique dans différents contextes industriels, tels que des sites éloignés dotés de réseaux électriques instables ou des environnements alimentés par des générateurs ou des panneaux solaires.

Prise en charge de l'alimentation CA et CC : De nombreux commutateurs industriels peuvent prendre en charge les entrées d'alimentation en courant alternatif (AC) et en courant continu (DC), ce qui les rend adaptés à une variété d'applications industrielles. Ils peuvent être connectés à une gamme de sources d’énergie, depuis les réseaux électriques classiques jusqu’aux systèmes de batteries industriels.

6. Caractéristiques de conditionnement de puissance

Les commutateurs industriels sont souvent dotés de fonctionnalités de conditionnement d’énergie intégrées qui stabilisent l’alimentation entrante. Ceci est particulièrement important dans les environnements où l’alimentation électrique est instable, où la tension peut augmenter ou chuter soudainement. Ces fonctionnalités incluent :

Régulation de tension : Garantit que les circuits internes reçoivent une tension stable même en cas de fluctuations de l'alimentation externe. La régulation de tension évite que les composants soient exposés à des tensions trop élevées (ce qui pourrait provoquer des dommages) ou trop faibles (ce qui pourrait provoquer des dysfonctionnements).

Filtrage du bruit électrique : Les environnements industriels disposent souvent de machines lourdes qui génèrent du bruit électrique, ce qui peut affecter les performances des commutateurs réseau. Les fonctions de conditionnement d'énergie filtrent ce bruit pour maintenir des performances constantes.

7. Mécanismes de sécurité

Les commutateurs industriels sont souvent déployés dans des applications critiques où les temps d'arrêt du réseau peuvent avoir de graves conséquences. Pour résoudre ce problème, de nombreux commutateurs industriels intègrent des mécanismes de sécurité pour garantir que le réseau continue de fonctionner, même en cas de fluctuations ou d'interruptions de courant.

Relais de contournement : Certains commutateurs industriels disposent de relais de dérivation qui permettent au trafic réseau de continuer à circuler via le commutateur même si le commutateur lui-même perd de l'alimentation. Cela garantit que la communication entre les appareils du réseau n'est pas interrompue, offrant ainsi une sécurité intégrée en cas de panne de courant.

Protocoles de récupération automatique : Les commutateurs industriels sont souvent équipés de protocoles de redondance tels que le Rapid Spanning Tree Protocol (RSTP) ou l'Ethernet Ring Protection Switching (ERPS) qui permettent au réseau de se remettre rapidement de toute perturbation. En cas de panne de courant, le switch peut se reconnecter rapidement au réseau une fois le courant rétabli.

8. Gestion intelligente de l'alimentation

Certains commutateurs industriels avancés disposent de technologies intelligentes de gestion de l’énergie qui surveillent la consommation électrique du commutateur et des appareils connectés. Ces systèmes peuvent détecter une consommation d'énergie anormale et effectuer des ajustements pour éviter une surcharge ou un dysfonctionnement du système. Les fonctionnalités intelligentes de gestion de l’alimentation incluent :

Allocation dynamique de puissance : Cela alloue l'alimentation aux appareils en fonction de leur priorité, garantissant ainsi que les appareils critiques (tels que les systèmes de sécurité ou les points de contrôle principaux) conservent leur alimentation même dans des situations de faible consommation.

Surveillance de l'alimentation et alarme : De nombreux commutateurs industriels incluent des outils de surveillance de l'alimentation qui fournissent des données en temps réel sur la consommation électrique et émettent des alertes si des fluctuations ou des anomalies de puissance sont détectées. Cela permet aux opérateurs de réagir de manière proactive avant qu’un problème critique ne survienne.

Conclusion

Les commutateurs industriels sont équipés de diverses fonctionnalités permettant de gérer les fluctuations de puissance, garantissant ainsi leur fonctionnement fiable dans des environnements aux conditions d'alimentation instables. Les mécanismes clés incluent des entrées d'alimentation redondantes, une protection contre les surtensions, une large tolérance de tension et des fonctionnalités de conditionnement d'énergie. Ces commutateurs intègrent également souvent des mécanismes de sécurité et une gestion intelligente de l'alimentation pour garantir un fonctionnement continu et minimiser les temps d'arrêt. La capacité à résister aux pics, creux et coupures de tension rend les commutateurs industriels essentiels pour les applications critiques dans des secteurs tels que la fabrication, les transports, l'énergie et les télécommunications.
