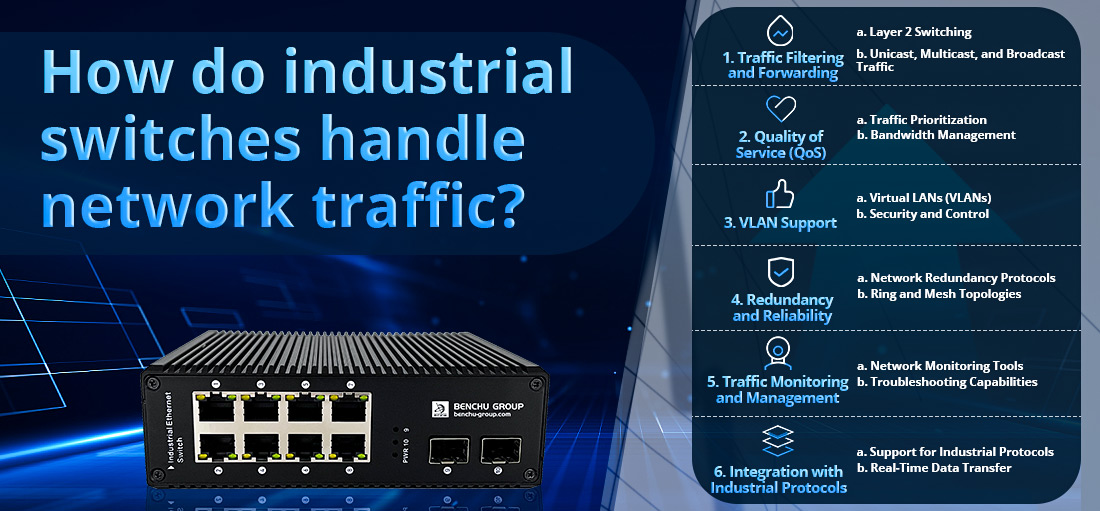

Comment les commutateurs industriels gèrent-ils le trafic réseau ?

Les commutateurs industriels sont des dispositifs réseau spécialisés conçus pour gérer et faciliter la communication entre divers appareils dans des environnements industriels, tels que des capteurs, des contrôleurs et des machines. Leur rôle principal est de gérer le trafic réseau de manière efficace et fiable, garantissant un transfert de données transparent. Voici une description détaillée de la façon dont les commutateurs industriels gèrent le trafic réseau :

1. Filtrage et transfert du trafic

un. Commutation de couche 2

--- Apprentissage de l'adresse MAC : Les commutateurs industriels fonctionnent principalement au niveau de la couche 2 (couche liaison de données) du modèle OSI. Ils apprennent les adresses MAC (Media Access Control) des appareils connectés en examinant l'adresse MAC source des trames entrantes. Ce processus permet au commutateur de créer une table d'adresses MAC.

--- Transfert de trame : Lorsqu'une trame est reçue, le commutateur vérifie sa table d'adresses MAC pour déterminer le port de destination. Si l'adresse MAC de destination est trouvée, le commutateur transfère la trame uniquement vers ce port spécifique, minimisant ainsi le trafic inutile sur les autres ports.

b. Trafic de monodiffusion, de multidiffusion et de diffusion

--- Trafic monodiffusion : Pour la communication entre deux appareils spécifiques, le commutateur utilise sa table d'adresses MAC pour transmettre les trames unicast uniquement au destinataire prévu.

--- Trafic multidiffusion : Les commutateurs industriels peuvent gérer le trafic multicast, ce qui implique l'envoi simultané de trames à plusieurs appareils. Le commutateur réplique la trame uniquement sur les ports concernés abonnés au groupe de multidiffusion, optimisant ainsi l'utilisation de la bande passante.

--- Trafic de diffusion : Lorsqu'une trame de diffusion est reçue, le commutateur la transmet à tous les ports, à l'exception du port d'où elle provient. Ceci est nécessaire pour certains types de communication, comme les requêtes ARP.

2. Qualité de service (QoS)

un. Priorisation du trafic

Priorisation du trafic critique : Les environnements industriels nécessitent souvent une communication en temps réel pour les applications critiques (par exemple, les systèmes SCADA, les commandes de contrôle). Les mécanismes de QoS permettent aux commutateurs de donner la priorité à ce trafic par rapport aux données moins critiques, garantissant ainsi une livraison rapide.

Classes de trafic : Les commutateurs peuvent classer le trafic en différentes classes (par exemple, priorité élevée, moyenne, faible) en fonction de critères tels que les adresses MAC, les adresses IP ou des protocoles spécifiques.

b. Gestion de la bande passante

Limitation du débit : Les commutateurs industriels peuvent mettre en œuvre une limitation de débit pour contrôler la bande passante allouée à des appareils ou à des types de trafic spécifiques, empêchant ainsi un appareil unique de surcharger le réseau.

Façonnage du trafic : Cette technique adoucit les rafales de trafic en retardant les paquets pendant les heures de pointe, garantissant ainsi que le trafic critique conserve la bande passante requise et n'est pas affecté par la congestion.

3. Prise en charge des VLAN

un. LAN virtuels (VLAN)

--- Segmentation du trafic : Les commutateurs industriels peuvent créer des VLAN pour segmenter logiquement le trafic réseau, améliorant ainsi la sécurité et réduisant la congestion. Chaque VLAN fonctionne comme un réseau indépendant, permettant aux appareils du même VLAN de communiquer tout en les isolant des autres.

--- Routage inter-VLAN : Certains commutateurs gérés peuvent également gérer le routage inter-VLAN, permettant aux appareils sur différents VLAN de communiquer via une interface de couche 3 tout en gérant efficacement le trafic.

b. Sécurité et contrôle

--- Sécurité améliorée : En segmentant le trafic réseau, les VLAN contribuent à protéger les informations sensibles et les systèmes de contrôle critiques contre les accès non autorisés ou les attaques malveillantes.

--- Contrôle des flux de circulation : Les VLAN permettent un contrôle plus granulaire des flux de trafic, permettant des politiques personnalisées basées sur les exigences spécifiques des différents segments du réseau.

4. Redondance et fiabilité

un. Protocoles de redondance réseau

--- Protocole Spanning Tree (STP) : Pour éviter les boucles dans les architectures réseau redondantes, les commutateurs industriels implémentent STP ou ses variantes (par exemple, Rapid STP, Multiple STP). Ces protocoles gèrent intelligemment les chemins redondants, garantissant un flux de trafic efficace et évitant les tempêtes de diffusion.

--- Agrégation de liens : Cette fonctionnalité combine plusieurs liens physiques en un seul lien logique, offrant ainsi une bande passante et une redondance accrues. Si un lien tombe en panne, le trafic peut toujours circuler sur les liens restants, maintenant ainsi la connectivité.

b. Topologies en anneau et en maillage

--- Conceptions de réseaux résilientes : Les commutateurs industriels peuvent prendre en charge des topologies en anneau ou en maillage, améliorant ainsi la tolérance aux pannes. Dans ces configurations, le commutateur peut réacheminer automatiquement le trafic en cas de panne de liaison, garantissant ainsi un fonctionnement continu.

5. Surveillance et gestion du trafic

un. Outils de surveillance du réseau

--- Analyse du trafic en temps réel : De nombreux commutateurs industriels sont dotés d'outils de surveillance intégrés qui permettent aux administrateurs d'afficher des statistiques de trafic en temps réel, notamment l'utilisation de la bande passante et les taux d'erreur.

--- Surveillance du débit : Les commutateurs peuvent analyser les données de flux pour fournir des informations sur les modèles de trafic, aidant ainsi les administrateurs à identifier les goulots d'étranglement ou les comportements de trafic inhabituels.

b. Capacités de dépannage

--- Diagnostics et alertes : Les commutateurs industriels avancés peuvent effectuer des diagnostics pour identifier des problèmes tels que la perte de paquets, la latence ou les pannes de périphériques. Des alertes peuvent être configurées pour informer les administrateurs des problèmes potentiels, permettant ainsi une maintenance proactive.

6. Intégration avec les protocoles industriels

un. Prise en charge des protocoles industriels

--- Intégration avec SCADA et IoT : Les commutateurs industriels sont souvent conçus pour prendre en charge des protocoles de communication industriels spécifiques (par exemple Modbus, PROFINET, EtherNet/IP). Cela permet une gestion efficace du trafic réseau généré par les capteurs, les actionneurs et les systèmes de contrôle.

--- Transfert de données en temps réel : En optimisant la gestion du trafic pour ces protocoles, les commutateurs industriels permettent le transfert de données et l'exécution de commandes en temps réel, ce qui est essentiel pour les applications d'automatisation et de contrôle.

7. Conclusion

Les commutateurs industriels jouent un rôle essentiel dans la gestion du trafic réseau dans les environnements industriels. Grâce à un filtrage et un transfert efficaces du trafic, des mécanismes QoS, une prise en charge VLAN, des protocoles de redondance et des capacités de surveillance du trafic, ces commutateurs garantissent une communication fiable et sécurisée entre les appareils. Leur capacité à s'intégrer aux protocoles industriels améliore encore leur efficacité dans la prise en charge des applications en temps réel. En optimisant la gestion du trafic réseau, les commutateurs industriels contribuent de manière significative à l'efficacité, aux performances et à la fiabilité globales des opérations industrielles.
